Sistema di ispezione ad ultrasuoni ECHOGRAPH-HRPS

automaticodi barre

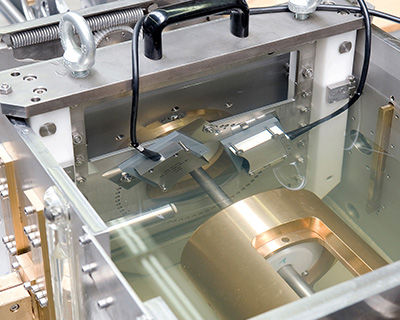

I sistemi ECHOGRAPH-HRPS sono utilizzati per il collaudo rapido di barre di diametro compreso tra 7 e 90 mm. Le barre vengono trasportate linearmente attraverso la macchina di prova (fino a 2 m/s). Le prove vengono eseguite con la tecnologia a immersione, il che significa che la parte della barra da testare è completamente immersa nell'acqua. Il sistema utilizza una camera d'acqua sigillata e cassette di sonde dove le sonde a ultrasuoni circondano la barra. A differenza dei sistemi di ispezione con sonde rotanti, questo sistema di ispezione funziona praticamente senza usura. La combinazione di colpi angolari in entrambe le direzioni circonferenziali e di colpi verticali consente di ispezionare il 100% del volume della barra. È possibile utilizzare sia sonde convenzionali che phased array. Le cassette e le sonde corrispondenti sono disponibili in diverse dimensioni a seconda del diametro della barra. Fatti chiave - Ispezione rapida delle barre per diametri da 7 mm a 90 mm - Trasporto lineare delle barre (fino a 2 m/s) - 23 sonde convenzionali o 4 - 6 sonde phased array - Accoppiamento in tecnologia ad immersione - Cambio rapido - Estremità corte non testate
