Sistema di ispezione ad ultrasuoni ECHOGARPH-STPS-PAUT

automaticoper tubidi barre

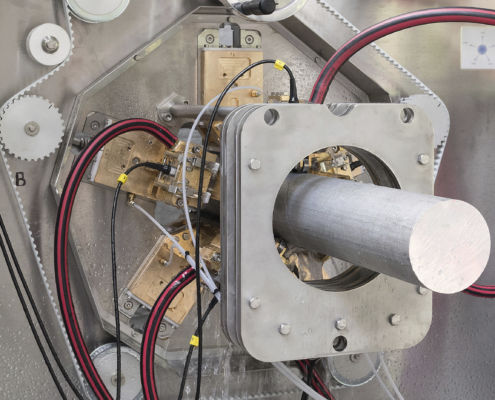

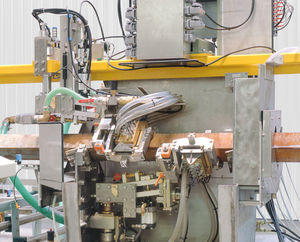

La versione phased array ECHOGRAPH-STPS-PAUT del sistema convenzionale di controllo delle barre ECHOGRAPH-STPS consente una rapida ispezione del 100% del volume. Cinque sonde generano scansioni settoriali sovrapposte con un massimo di 20 scatti ciascuna. In totale, vengono utilizzati fino a 120 canali di test paralleli. Il diametro tipico delle barre da testare va da 15 mm a 130 mm. Le barre vengono trasportate attraverso il sistema di prova a velocità fino a 2 m/s. Il design meccanico è semplice e compatto. Sono possibili tempi di sostituzione molto brevi (circa cinque minuti) grazie alla regolazione simultanea di tutti i portasonda. L'accoppiamento della sonda avviene senza usura tramite getti d'acqua (squirters). La sospensione a molla dei portasonde compensa le inevitabili tolleranze meccaniche di rettilineità delle barre (tipicamente 1 mm/m - 2 mm/m) e ottimizza questo tipo di sistema per il collaudo di barre nere. Fatti chiave - Test rapido delle barre per diametri da 15 mm a 130 mm - Trasporto lineare delle barre (fino a 2 m/s) - 5 sonde phased array - Accoppiamento tramite getti d'acqua (squirters) - Cambio molto rapido - Compensazione delle tolleranze di rettilineità grazie alla sospensione a molla dei portasonde - Estremità corte non testate
