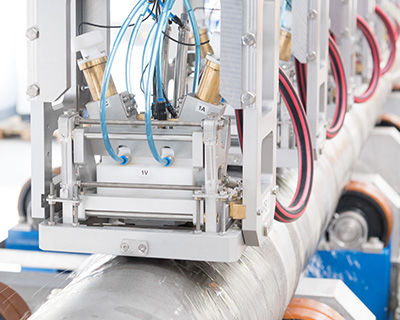

Sistema di ispezione ad ultrasuoni ECHOGRAPH-ALPT/RPTS

automaticodi superficie

Questo sistema garantisce l'ispezione dell'intero volume, anche per barre tonde di grande diametro (tipicamente 80 mm - 350 mm). Il meccanismo di ispezione è progettato come un portale o un ponte. Le billette vengono introdotte nel sistema di prova e messe in rotazione. I portasonde sono montati su carrelli di prova che si muovono linearmente lungo le barre. In questo modo, vengono creati dei percorsi di prova elicoidali. I portasonde vengono posizionati sopra le billette. La sospensione cardanica dei portasonde garantisce un buon tracciamento sulla superficie. La combinazione di diverse direzioni di insonificazione consente di trovare difetti sia nel nucleo che appena sotto la superficie. Sebbene in linea di principio la costruzione sia quasi identica, KARL DEUTSCH utilizza il nome del prodotto RPTS per le billette di acciaio e il nome ALPT per le billette di alluminio. - Ispezione rotante delle billette per diametri da 80 mm a 350 mm - Copertura del 100 % della sezione trasversale con piste di prova elicoidali - Numero variabile di portasonde in base alle esigenze di produttività - Sospensione cardanica del portasonda per un accoppiamento stabile - Accoppiamento a getto d'acqua o a fessura a seconda del compito di prova - Riferimenti per acciaio e alluminio
