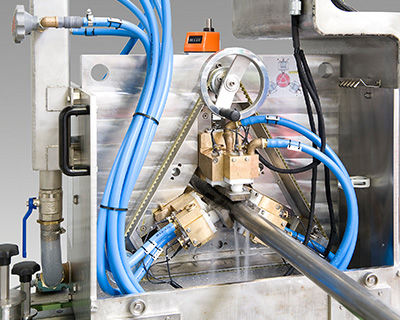

Sistema di ispezione ad ultrasuoni ECHOGRAPH-STPS

automaticoper tubidi barre

Questo tipo di sistema è utilizzato per il collaudo rapido di barre di diametro compreso tra 15 e 130 mm. Le barre vengono trasportate linearmente attraverso la macchina di prova (fino a 2 m/s). La meccanica semplice e compatta consente tempi di sostituzione molto brevi (circa cinque minuti) grazie alla regolazione simultanea di tutti i portasonde. Le sonde sono accoppiate tramite getti d'acqua (squirters) senza usura. Le inevitabili tolleranze meccaniche di rettilineità delle barre (tipicamente 1 mm/m - 2 mm/m) sono compensate dalla sospensione a molla dei portasonde. Pertanto, questo tipo di sistema è particolarmente adatto per il controllo delle barre nere. Il sistema di ispezione convenzionale prevede da 3 a 15 sonde. La versione phased array ECHOGRAPH-STPS-PAUT consente di ispezionare il 100% del volume della barra per mezzo di cinque sonde. Le sonde generano scansioni settoriali sovrapposte con un massimo di 20 scatti ciascuna. In totale vengono utilizzati fino a 120 canali di ispezione paralleli. Fatti chiave - Test rapido delle barre per diametri da 15 mm a 130 mm - Trasporto lineare delle barre (fino a 2 m/s) - 3 - 15 sonde - Accoppiamento tramite getti d'acqua (squirters) - Cambio molto rapido - Compensazione delle tolleranze di rettilineità grazie alla sospensione a molla dei portasonde - Estremità corte non testate
