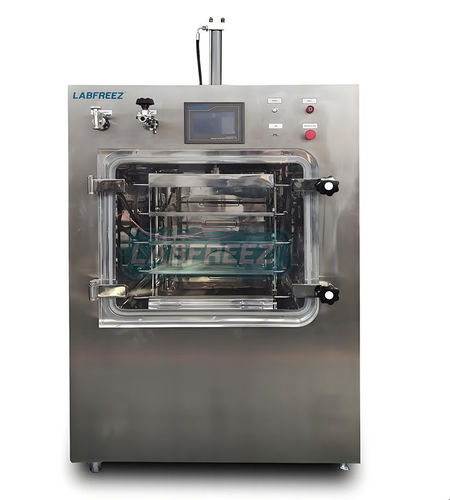

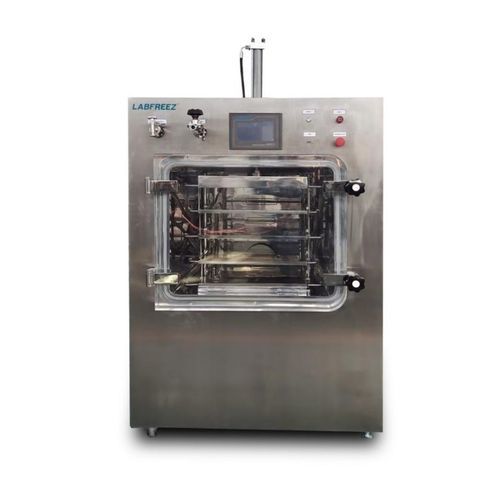

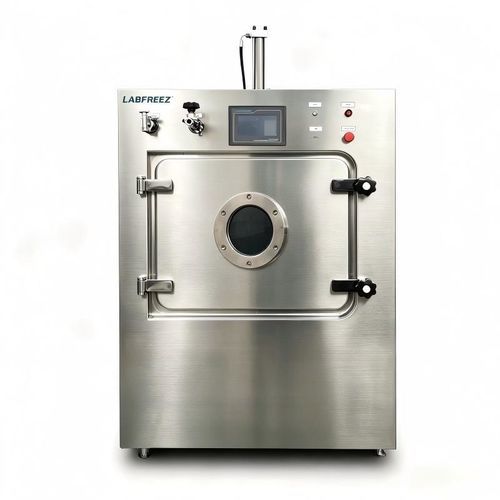

Liofilizzatore di processo FD-100F-TP

pilotaper l'industria agroalimentareper l'industria farmaceutica

Breve descrizione

• Liofilizzatore per vaccini con camera di essiccazione di tipo rettangolare
• Precongelamento e essiccazione nella stessa camera senza trasferimento
• Area scaffali 1,15 m2, 10–15 kg/lotto, capacità di rimozione del ghiaccio 15 kg/24h
• Metodo di controllo della temperatura ad alta precisione tramite circolazione di olio termico
• Operazione automatica + manuale, controllo remoto via computer (opzionale)
• Compressore, pompa di circolazione e manometro di marchio noto di origine Francia
• Raffreddamento ad aria, non necessita di sorgente acqua di raffreddamento esterna
• Adatto per fiale vaccinali, medicinali, IVD, micropiastre, polipeptidi, probiotici, campioni biologici, alimenti
• CE/ISO9001, conforme a standard GMP, design wall-cross per sala pulita

Caratteristiche — Camera

• Camera di essiccazione rettangolare, supporta precongelamento ed essiccazione nella stessa camera senza trasferimento manuale
• Camera di essiccazione e scaffali in SS304 lucidato (SS316 opzionale per parti a contatto), porta di osservazione in plexiglas ad alta resistenza, angoli interni arrotondati per pulizia facilitata
• Rugosità parete interna ≤ 6 μm, planarità scaffali ≤ ±0,5 mm/m per migliori prestazioni di essiccazione
• Intervallo temperatura scaffali: -50°C a +70°C ±1°C (bilanciato); raffreddamento rapido da +20°C a -40°C in 60 min
• Tipo riscaldamento a circolazione di olio con controllo di alta precisione (adatto al settore medico/bio); disponibile versione con riscaldamento elettrico (adatta all'alimentare)
• Gli scaffali utilizzano tensione di sicurezza con velocità di riscaldamento controllabile; scaffali in acciaio inox lucidato a specchio testati per rugosità e planarità per assicurare temperatura uniforme
• Disponibile versione wall-cross per soddisfare gli standard GMP

Caratteristiche — Condensatore (trappola fredda)

• Condensatore ad alta capacità, costruzione in SS304 (SS316 opzionale per materiali corrosivi)
• Temperatura minima del condensatore fino a -85°C (macchina olio silicone), -60°C per macchina con riscaldamento elettrico
• Raffreddamento rapido da +20°C a -40°C in 30 min
• Trappola fredda indipendente di tipo cilindro con porta in plexiglas; elevata capacità di rimozione del ghiaccio
• Tecnologia brevettata di deviazione dei gas per un raffreddamento uniforme e cattura efficiente del ghiaccio
• Riscaldamento elettrico intorno alla camera del condensatore per efficace sbrinamento/rimozione del ghiaccio

Caratteristiche — Sistema di refrigerazione

• Tecnologia di raffreddamento a doppio stadio per una manutenzione semplificata
• Compressori ermetici di marchi noti (es. Tecumseh, DANFOSS) per basso rumore e potente raffreddamento
• Controller di pressione e valvola marca Danfoss per alta stabilità
• Funzionamento raffreddato ad aria senza dispositivo di raffreddamento aggiuntivo richiesto
• Utilizza refrigerante ecologico privo di CFC
• Scambiatore di calore a piastre saldobrasate

Caratteristiche — Sistema di circolazione

• Pompa di circolazione schermata GUNDFOS (Danimarca) e componenti di riscaldamento elettrico controllati da PID
• Fluido di circolazione: olio di silicone a bassa temperatura e bassa viscosità
• Sistema di circolazione applicabile alle serie FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Caratteristiche — Sistema di controllo

• Controllo manuale + automatico flessibile; impostazione manuale del processo e modalità di produzione batch automatica
• Controllo PLC con display grafico touch LCD 7" (Siemens PLC + touch 10" opzionale)
• Temperatura degli scaffali regolabile e controllabile; adatta per processi pilota e produzione
• 32 programmi, ciascuno fino a 36 segmenti; curve memorizzabili e parametri modificabili in tempo reale
• Registratore integrato; esportazione USB dei dati per analisi; software FD-LYO e controllo PC opzionali
• Funzione di calibrazione sensori per garantire precisione di misura a lungo termine
• Visualizzazione allarmi in tempo reale e consultazione storica degli allarmi per diagnosi e manutenzione
• Livelli utente e controllo password per operazioni e gestione decentralizzate
• Controllo remoto WIFI tramite PC o app mobile opzionale

Caratteristiche — Sistema di vuoto

• Pompa a palette rotanti a due stadi inclusa (regolazione automatica del vuoto e impostabile)
• Vuoto ultimo fino a 1 Pa (pompe di fascia alta come LEYBOLD/ULVAC opzionali)
• Prestazione pompa: atmosfera a 10 Pa in meno di 30 min
• Tasso di perdita del sistema < 10 Pa·L/sec

Caratteristiche — Protezioni di sicurezza

• Protezione completa della macchina e interblocchi logici del sistema elettrico
• Allarmi per vuoto, riscaldamento e altri guasti di sistema
• Protezioni accensione/spegnimento e salvaguardie del processo di sublimazione
• Protezione del materiale durante la sublimazione; interruzione del riscaldamento se il vuoto è insufficiente
• Interblocco condensatore-vuoto per sicurezza operativa

Caratteristiche — Altro

• Tipo normale adatto per prodotti sfusi (alimenti, frutta, medicina erboristica, biomateriali)
• Tipo stoppering adatto per fiale con tappi; lo stoppering evita contaminazione secondaria e riassorbimento di umidità
• Valvola gonfiabile (acqua) con diaframma di sicurezza utilizzabile con fonte di gas inerte per inertizzazione e prolungamento shelf-life
• Certificati CE / ISO9001 / ISO13485 / ISO14001 disponibili; può conformarsi a GMP su richiesta del cliente

Specifiche (tabella)
Serie FD-100F — Modello: FD-100F-TP Design wall-cross
Tipo di riscaldamento: Circolazione di olio siliconico
Area di essiccazione: 1,15 m2
Numero scaffali: 4+1 pcs
Intervallo temp. scaffali: -50°C ~ +70°C ±1°C
Delta temperatura scaffali: ±1°C (bilanciato)
Dimensioni scaffali: 480×600 mm
Dimensioni vassoi: 475×595 mm
Numero vassoi: 4 pcs
Capacità materiale caricato: 11 L
Spazio altezza: 70 mm
Materiale camera: SS304 lucidato
Materiale scaffali: SS304 lucidato
Materiale vassoi: SS304
Capacità fiale (Ф22): 2460 pcs
Capacità fiale (Ф16): 4788 pcs
Capacità fiale (Ф12): 8624 pcs
Temp condensatore: ≤ -85°C
Capacità cattura ghiaccio: 15 Kg/24h
Sbrinamento: Riscaldamento elettrico
Materiale condensatore: SS304
Pompa a vuoto: Inclusa
Vuoto ultimo: ≤ 1 Pa
Portata pompa: 15 L/s
Stile stoppering: Pressione idraulica
Tipo raffreddamento: Raffreddamento ad aria
Dimensioni (mm): 1640×1105×1635 + 350
Tensione: 3p-380~400V/50Hz
Potenza installata: 7500 W
Peso: 1000 kg

Specifiche tecniche

• Modello: FD-100F-TP
• Tipo di riscaldamento: Circolazione di olio siliconico
• Area di essiccazione: 1,15 m2
• Numero scaffali: 4+1 pcs
• Intervallo temperatura scaffali: -50°C a +70°C ±1°C
• Temp. condensatore: ≤ -85°C
• Capacità cattura ghiaccio: 15 kg / 24 h
• Vuoto ultimo: ≤ 1 Pa
• Portata pompa: 15 L/s
• Esempi capacità fiale: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Tipo raffreddamento: Raffreddamento ad aria
• Potenza / Tensione: 7500 W / 3p-380~400V/50Hz
• Dimensioni: 1640 × 1105 × 1635 + 350 mm
• Peso netto: ~1000 kg
• Materiali: Camera / scaffali / vassoi SS304 (SS316 opzionale)
