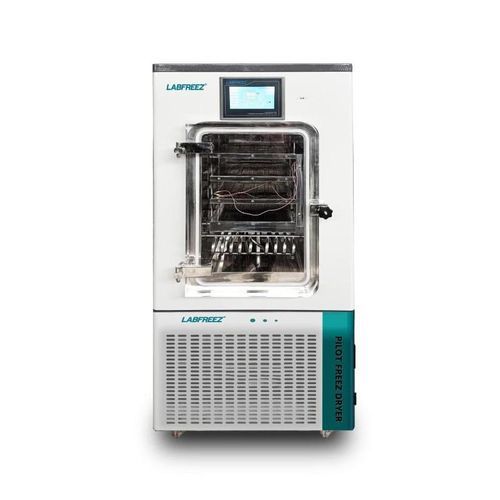

Liofilizzatore pilota FD-30F series

per l'industria agroalimentareper l'industria farmaceuticacon riscaldamento elettrico

Sintesi del prodotto

• Liofilizzatore automatico sottovuoto pilota
• Compressore di marca francese/tedesca, lucidatura di alta qualità SS304, planarità <0,4
• Touch screen con sistema di controllo Labfreez® FD-EBM
• Per campioni sfusi come campioni biologici, alimenti
• Capacità di processo: da 4 a 6 kg/lotto di campione grezzo
• Produttore in Cina, prezzo di fabbrica

Sistema di liofilizzazione pilota

• Liofilizzazione in situ: l'FD-30F-RE a riscaldamento elettrico essicca nella stessa camera per evitare la contaminazione del materiale e realizzare la sublimazione automatica
• Riscaldamento programmabile; memorizza le curve di liofilizzazione per l'osservazione e la ripetibilità dei processi

Sistema di refrigerazione

• Tecnologia di raffreddamento a doppio stadio per una manutenzione più semplice
• Compressori ermetici di marca familiare (es, Tecumseh, DANFOSS) per una bassa rumorosità e forti prestazioni di raffreddamento
• Controllore di pressione e valvola Danfoss per un'elevata stabilità
• Condensatore: fino a -86°C per le macchine a olio di silicone, -60°C per le macchine a riscaldamento elettrico; raffreddamento rapido da +20°C a -40°C in ~30 min
• Campo di temperatura del ripiano da -50°C a +70°C ±1°C (bilanciato)
• Funzionamento raffreddato ad aria possibile in camera senza dispositivi di raffreddamento aggiuntivi
• Utilizza refrigerante privo di CFC e scambiatore di calore a piastre saldobrasate

Camera di essiccazione

• Camera di essiccazione rettangolare; il pre-congelamento e l'essiccazione avvengono nella stessa camera senza trasferimento manuale
• Camera e ripiani: SS304 lucidato (SS316 opzionale per le parti a contatto); porta in plexiglas ad alta trasmittanza per l'osservazione; angoli interni arrotondati per una facile pulizia
• Rugosità della parete interna ≤ 0,6 μm; planarità dei ripiani ≤ ±0.5 mm/m per garantire un'essiccazione uniforme
• Riscaldamento dei ripiani: riscaldamento a circolazione d'olio (ad alta precisione) tipico per il settore medico/biologico; riscaldamento elettrico adatto per applicazioni alimentari
• I ripiani utilizzano un voltaggio sicuro; la velocità di riscaldamento è controllabile; i ripiani in acciaio inox lucidati a specchio sono stati testati per garantire l'uniformità della temperatura
• Il riscaldamento incrociato delle pareti è opzionale per soddisfare gli standard GMP

Condensatore (trappola fredda)

• Condensatore di grande capacità in SS304 (SS316 opzionale per materiali corrosivi)
• Temperatura minima del condensatore: fino a -86°C (macchina a olio di silicone), -60°C (macchina a riscaldamento elettrico)
• Raffreddamento rapido da +20°C a -40°C in ~30 min
• Trappola fredda indipendente di tipo cilindrico disponibile su alcuni modelli (potente rimozione del ghiaccio). Condensatore a tubo di raffreddamento utilizzato su FD-30F-RE e su alcuni modelli
• Deviazione del gas brevettata per una cattura uniforme del freddo e un'elevata capacità di catturare il ghiaccio
• Riscaldamento elettrico intorno alla camera del condensatore per un'efficace rimozione del ghiaccio

Sistema di circolazione

• Pompa di circolazione schermata Grundfos (Danimarca) e componenti di riscaldamento elettrico a controllo PID
• Fluido di circolazione: olio siliconico a bassa temperatura e bassa viscosità
• Sistema di circolazione applicato alle serie FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Sistema di controllo FD-LYO

• Modalità di controllo manuale + automatico flessibili: manuale, semi-automatico e automatico per la produzione in lotti e pilota
• Controllo PLC con touchscreen grafico (LCD standard da 7"; PLC Siemens e touch da 10" opzionali)
• Temperatura del ripiano regolabile e controllabile; memorizzazione delle curve di processo
• 32 programmi; ogni programma fino a 36 segmenti; curve memorizzabili e parametri modificabili in tempo reale
• Registratore integrato; Esportazione USB per l'analisi dei dati; software opzionale FD-LYO per PC e controllo remoto
• Funzione di calibrazione del sensore per garantire l'accuratezza della misura a lungo termine
• Visualizzazione degli allarmi in tempo reale e ricerca degli allarmi storici per la diagnosi e la manutenzione
• Livelli utente e protezione con password per il funzionamento decentralizzato
• Telecomando WIFI opzionale tramite PC o app mobile

Sistema di aspirazione

• Pompa per vuoto rotativa a palette a due stadi standard; il vuoto è regolabile automaticamente
• Il vuoto minimo può raggiungere ~1 Pa; pompe per vuoto più performanti (LEYBOLD / ULVAC / Edwards) opzionali
• Prestazioni della pompa: atmosfera a 10 Pa in <30 min (tipico)
• Tasso di perdita del sistema < 10 Pa-L/s

Protezione di sicurezza

• Protezione completa della macchina con interblocchi logici
• Protezione per i sistemi elettrici, di vuoto e di riscaldamento; allarmi in tempo reale per i guasti del sistema
• Protezioni per lo spegnimento/accensione e per il processo di sublimazione
• Protezione del materiale durante la sublimazione; taglio del riscaldamento in caso di vuoto insufficiente
• Protezione di interblocco condensatore-vuoto

Altre caratteristiche

• Tipo normale alla rinfusa adatto a prodotti grezzi come alimenti, frutta, medicine a base di erbe e materiali biologici
• Tipo di tappatura disponibile per fiale (tappi di chiusura in fiale)
• Valvola gonfiabile (ad acqua) con diaframma di sicurezza; può collegarsi a una fonte di gas inerte per asciugare e riempire con gas inerte per prolungare la durata di conservazione
• Certificati CE / ISO 9001 / ISO 13485 / ISO 14001; può essere conforme alle GMP come richiesto

Componenti principali (sintesi)

• Compressori Tecumseh / Danfoss (esempi)
• Controllori di pressione e valvole Danfoss
• Pompa di circolazione Grundfos
• PLC + LCD touch control (Labfreez FD-EBM)
• Pompa per vuoto rotativa a palette a due stadi (o di marca superiore opzionale)
• Costruzione in SS304 (SS316 opzionale per le parti di contatto)

SPECIFICHE (tabella riassuntiva) Modelli: FD-30F-RE | FD-30F-R | FD-30F-TP Tipo di riscaldamento: Riscaldamento elettrico | Riscaldamento a circolazione di olio di silicio | Riscaldamento a circolazione di olio di silicio Area di liofilizzazione: 0.4 m2 | 0,4 m2 | 0,306 m2 Quantità di scaffali: 4+1 pz. | 4+1 pz. | 3+1 pz Intervallo di temperatura del ripiano: -50 ~ 70°C (±1°C se bilanciato) per tutti i modelli Differenza di temperatura (uniformità): ±1°C (bilanciamento) Dimensioni del ripiano: 300 × 340 mm (tutti i modelli) Materiale caricato per vassoio (tipico): 4 L (RE/R) | 4 L | 3 L Distanza tra i ripiani: 50 mm (RE/R) | 50 mm | 70 mm Dimensioni vassoio: 295 × 335 mm (tutti i modelli) Quantità di vassoi: 4 pezzi (RE/R) | 4 pezzi | 3 pezzi Capacità delle fiale (esempi): Ф22: 728 (RE/R) | 728 | 546; Ф16: 1440 | 1440 | 1080; Ф12: 2600 | 2600 | 1950 Temperatura della trappola fredda: ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Capacità di cattura del ghiaccio: 8 kg / 24 ore (tipica) per tutti i modelli Sbrinamento: Naturale (RE/R) | Elettrico o a gas caldo (TP) Tipo di freddo: Raffreddato ad aria (tutti i modelli) Vuoto finale: ≤ 5 Pa (tipico) Velocità del vuoto: 6 L/s (tipico) Dimensioni (mm): FD-30F-RE 890 × 660 × 1210; FD-30F-R 920 × 780 × 1350; FD-30F-TP 1280 × 900 × 1630 Peso: FD-30F-RE ~280 kg; FD-30F-R ~400 kg; FD-30F-TP ~450 kg Tensione: 220V/50Hz (opzione 110V/60Hz) (tutti i modelli) Potenza: FD-30F-RE 2700 W; FD-30F-R 4500 W; FD-30F-TP 5500 W Metodo di controllo: PLC automatico + manuale Caratteristiche/specifiche tecniche

• Modello commerciale: FD-30F-RE
• Tipo di riscaldamento: Riscaldamento elettrico (FD-30F-RE)
• Capacità di processo: 4-6 kg per lotto (matière brute)
• Superficie di scaffale: 0.4 m2
• Temperatura del ripiano: -50°C à +70°C ±1°C
• Temperatura della trappola fredda: jusqu'à -60°C (RE), jusqu'à -75°C (R/TP)
• Cattura del ghiaccio: ~8 kg / 24 h
• Vuoto assoluto: ≤ 5 Pa
• Flusso della pompa per vuoto: 6 L/s
• Dimensioni (RE): 890×660×1210 mm
• Piedi (RE): ~280 kg
• Alimentazione: 220V/50Hz (110V/60Hz disponibile)
• Puissance (RE): 2700 W
• Controllo: PLC + display tattile, 32 programmi, 36 segmenti per programma
• Costruzione: SS304 poli (SS316 opzionale per le parti in contatto)
