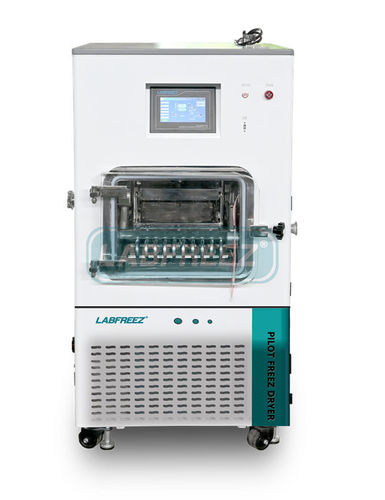

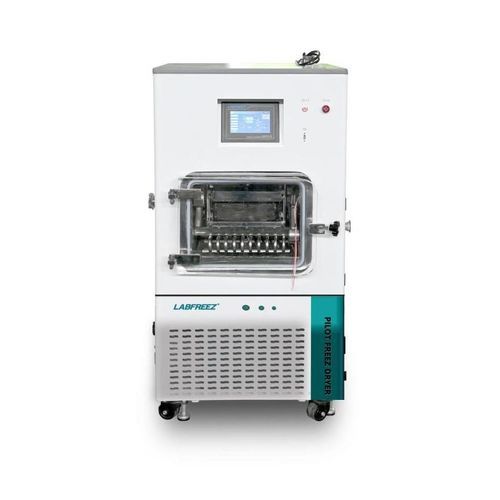

Liofilizzatore da laboratorio FD-10F series

di processopilotaper l'industria agroalimentare

Breve descrizione

• Liofilizzatore pilota compatto in-situ per lotti di piccole dimensioni (1–3 kg di materia prima per lotto a seconda della variante)
• Capacità di cattura ghiaccio del condensatore circa 6 kg/24 h; opzioni di temperatura del condensatore fino a -86°C
• Pre-congelamento e asciugatura nella stessa camera; modalità automatica e manuale; opzione tappatura sotto vuoto per fiale
• Riscaldamento a circolazione di olio siliconico o ripiani riscaldati elettricamente; adatto per vaccini, probiotici, polipeptidi, medicina tradizionale, campioni alimentari e frutta
• Esportazione dati via USB; controllo remoto opzionale e software FD-LYO

Panoramica
La serie FD-10F è un liofilizzatore pilota automatico compatto in-situ, progettato per il trattamento in piccoli lotti di campioni biologici e alimentari. I modelli supportano riscaldamento a circolazione di olio siliconico o riscaldamento elettrico dei ripiani e offrono l'opzione di tappatura sotto vuoto per la sigillatura delle fiale. Il design privilegia la pulibilità, il trasferimento termico controllato e la gestione precisa del processo per R&S e produzione pilota.

Camera

• Camera rettangolare che consente pre-congelamento e asciugatura primaria senza trasferimento manuale dei campioni
• Camera, ripiani e vassoi in SS304 lucidato; parti a contatto in SS316 opzionali
• Porta osservazione in plexiglass ad alta trasparenza e angoli interni arrotondati per una facile pulizia
• Riscaldamento a circolazione di olio siliconico per alta precisione di temperatura (bio/medicale); riscaldamento elettrico disponibile per uso alimentare
• Pompa di circolazione schermata GUNDFOS e controllo PID per le versioni olio; olio siliconico a bassa viscosità come fluido termico
• Ripiani riscaldanti elettrici con tensione sicura e profili di salita controllabili

Camera condensatore (cold trap)

• Condensatore ad alta capacità in SS304 (SS316 opzionale per processi corrosivi)
• Temperatura minima del condensatore: fino a -86°C (versioni olio siliconico) o -60°C (versioni elettriche)
• Rapidità di raffreddamento: es. +20°C a -40°C in ~30 minuti
• Trappola fredda di tipo cilindro indipendente con porta in plexiglass e elevata capacità di rimozione del ghiaccio
• Tecnologia brevettata di deviazione gas per un congelamento uniforme e migliore raccolta del ghiaccio
• Opzione riscaldamento elettrico attorno al condensatore per facilitare lo sbrinamento

Refrigerazione

• Architettura di raffreddamento a doppio stadio per prestazioni stabili a basse temperature
• Compressori ermetici di marchi noti (es. DANFOSS) e refrigerante privo di CFC
• Controller di pressione e valvole Danfoss per controllo stabile
• Opzioni di capacità del condensatore: tipico ≤ -60°C; opzione bassa temperatura ≤ -86°C
• Funzionamento raffreddato ad aria senza chiller esterno; scambiatore di calore a piastre saldobrasate incluso

Sistema di circolazione

• Pompa di circolazione schermata GUNDFOS (Danimarca) per modelli riscaldati a olio siliconico (FD-10F-R / FD-10F-TP)
• Elementi riscaldanti elettrici controllati da PID per regolazione precisa della temperatura dei ripiani

Sistema di controllo

• Modalità manuale e automatica flessibili con logica PLC
• Display grafico touch 7" LCD di serie; PLC Siemens e touch screen 10" opzionali
• Profili di temperatura dei ripiani programmabili; 32 programmi con fino a 36 segmenti ciascuno (curve memorizzabili e modificabili in tempo reale)
• Registratore dati integrato con esportazione USB; software FD-LYO e controllo remoto via PC/mobile opzionali
• Funzione di calibrazione sensori, visualizzazione allarmi in tempo reale e storico, livelli utente e protezione tramite password

Sistema del vuoto

• Pompa a vuoto rotativa a palette a due stadi inclusa; controllo automatico del vuoto e regolazione dei setpoint
• Vuoto ultimo tipico ~1–5 Pa (dipende dal modello); opzioni pompe premium (LEYBOLD/ULVAC)
• Progettato per raggiungere il vuoto operativo (atmosfera→~10 Pa) in meno di ~30 minuti (dipende dal modello)
• Progettazione a basso tasso di perdita (specifica: tasso di perdita sistema < 10 Pa·l/sec)

Protezione di sicurezza

• Interblocchi e logica di protezione a livello macchina per sicurezza elettrica e di processo
• Funzioni di allarme per vuoto, temperatura e guasti critici di sistema
• Protezioni accensione/spegnimento e protezioni del processo di sublimazione; interblocco condensatore–vuoto

Altre caratteristiche

• Tipi normali per prodotti sfusi (alimentare, frutta, erbe); tipi con tappatura per sigillatura fiale sotto vuoto
• Valvola gonfiabile (acqua) più valvola a diaframma di sicurezza per collegamento gas inerte e estensione shelf-life
• Opzioni di conformità e certificati: CE, ISO 9001, ISO 13485, ISO 14001; configurabile a GMP su richiesta

Tabella specifiche
MODELLO: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Specifiche: liofilizzatore normale / liofilizzatore con tappatura (tappatura manuale o dispositivo opzionale)
Area ripiani: 0.2 m² (0.1 m² variante a un vassoio)
Numero ripiani: 2 pcs (variante 1 pc disponibile)
Riscaldamento ripiani: circolazione olio siliconico o riscaldamento elettrico
Intervallo temperatura ripiani: -40°C a +70°C (olio siliconico) ; -50°C a +70°C (opzione elettrica)
Dimensione ripiano: 400 × 270 mm ; dimensione vassoio 395 × 265 mm
Numero vassoi: 2 (o 1 per variante più piccola)
Capacità campione: 2 L (spessore 10 mm) o 1 L (spessore 10 mm) secondo variante
Carico fiale (esempi): Ø22: 440 / 220 pcs ; Ø16: 868 / 434 pcs ; Ø12: 1554 / 777 pcs (dipende dal modello)
Condensatore: tipico ≤ -65°C (unità elettrica ≤ -60°C) ; -80°C / -86°C opzionale
Capacità cattura ghiaccio: 6 kg / 24 h
Sbrinamento condensatore: naturale (sbrinamento elettrico opzionale)
Pompa a vuoto: inclusa (rotativa a palette due stadi, portata vuoto ~4 L/s indicata)
Grado di vuoto: ≤ 5 Pa (vuoto ultimo tipicamente raggiungibile)
Stile di raffreddamento: raffreddato ad aria
Dimensioni esterne (L×W×H): 655 × 640 × 1200 mm
Peso: ~210 kg
Controllo: PLC auto + manuale (esportazione USB) ; controllo remoto/WiFi opzionale
Potenza installazione: ~2 kW
Tensione: 220 V / 50 Hz (modificabile a 110 V / 60 Hz)
Materiale: SS304 per camera, ripiani, vassoi (parti a contatto SS316 opzionali)
