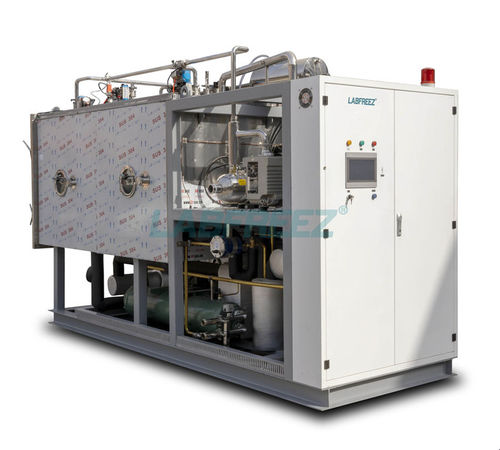

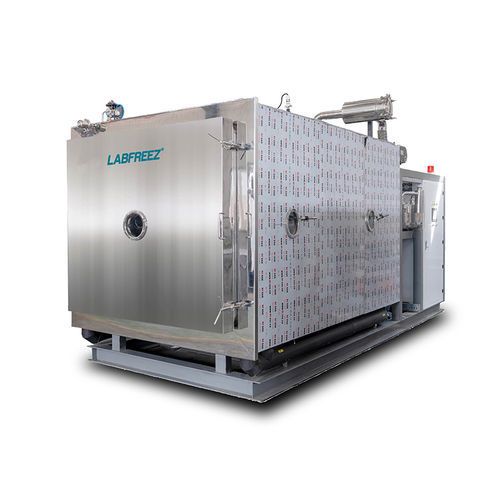

Liofilizzatore di processo FD-PE series

pilotaper l'industria agroalimentareper l'industria farmaceutica

Panoramica del prodotto
La serie FD-PE è un liofilizzatore a vuoto universale progettato per la liofilizzazione di materie prime farmaceutiche, erbe medicinali, prodotti biologici, alimenti, frutta e intermedi chimici. I modelli coprono dalla sperimentazione alla produzione su larga scala con aree piano da 1,15 m2 a 60 m2.

Vantaggi

• Separatore con design brevettato per alta resistenza alla pressione, planarità e uniformità termica dei piani.
• Refrigerante misto ad alta efficienza per punto di congelamento inferiore e miglior scambio termico.
• Algoritmo di ottimizzazione della curva di asciugatura che controlla la velocità di riscaldamento e il vuoto durante l'asciugatura.
• Progettazione brevettata di devizione dei gas per elevata cattura del vapore e miglior efficienza di asciugatura.
• Regolazione del vuoto in corso di asciugatura per evitare schiumatura o rigonfiamento di materiali sensibili.
• HMI industriale integrata e controllore modulare SH-HPSC-IV per controllo di processo accurato.
• Sistema LYO-CONTROL per memorizzazione ricette e regolazioni in tempo reale; opzione LYO-MEGA per registrazione dati a lungo termine e tracciabilità.
• Modalità manuale e automatica per sviluppo di processo e produzione a lotti; accesso utente con livelli e protezione tramite password.
• Configurazioni personalizzabili e scelta dei compressori secondo specifica.

Funzioni principali

• Sistema frigorifero con opzioni compressore Tecumseh o Bitzer.
• Sistema di vuoto con vuoto finale ≤ 5 Pa e regolazione del vuoto durante l'asciugatura.
• Sistemi di circolazione e drenaggio automatico; sbrinamento automatico e controllo di backfill.
• Test del punto di congelamento, test automatico di aumento pressione e funzione di calibrazione sensori.
• Operazione automatica e manuale con registrazione dati (es: 60 giorni disponibili su alcuni modelli).
• Touch screen industriale 7,5 pollici e controllori dedicati; integrazione host PC opzionale.

Specifiche principali

• Range modelli: FD-P1E/1SE fino a FD-P60E/60SE, area piani da 1,15 a 60 m2.
• Intervallo temperatura piani: -50 a +80 °C; capacità condensatore ≤ -75 °C.
• Capacità carico materiale (10 mm): da 10 L fino a 600 L a seconda del modello.
• Numero piani: 4+1 fino a 20+1 a seconda del modello; interasse tipico 80 mm (alcuni modelli grandi 60 mm).
• Capacità cattura ghiaccio: ≥20 kg a ≥1200 kg per lotto a seconda del modello.
• Raffreddamento: circuiti refrigerati ad acqua; potenza installata variabile per modello (circa 15–210 kW e oltre per i maggiori).
• Pesi e dimensioni variabili per modello; consultare i dati costruttore per valori specifici.

Sicurezza

• Protezione indipendente da sovracorrente e sovraccarico per i sottosistemi.
• Logica di interblocco e interblocchi di sistema inclusa protezione della pompa del vuoto.
• Protezione da sovratemperatura degli elementi di riscaldamento e routine di protezione dei cicli di liofilizzazione.
• Progettazione conforme ai requisiti GMP con supporto IQ/OQ/PQ fornito dal produttore.

Caratteristiche tecniche

• Struttura: parti principali in acciaio inossidabile (SS304 standard, SS316 opzionale) e componenti di marchi noti secondo specifica.
• Controllo: HMI integrato, controllore modulare SH-HPSC-IV; opzioni LYO-CONTROL e LYO-MEGA per gestione ricette e archiviazione dati.
• Modalità operative: manuale e automatica; controllo accessi a livelli e protezione tramite password.
• Funzionalità di processo: test punto di congelamento, aumento pressione automatico, sbrinamento automatico, backfill automatico, regolazione del vuoto e registrazione dati.
• Personalizzazione disponibile per requisiti operativi o normativi specifici.
