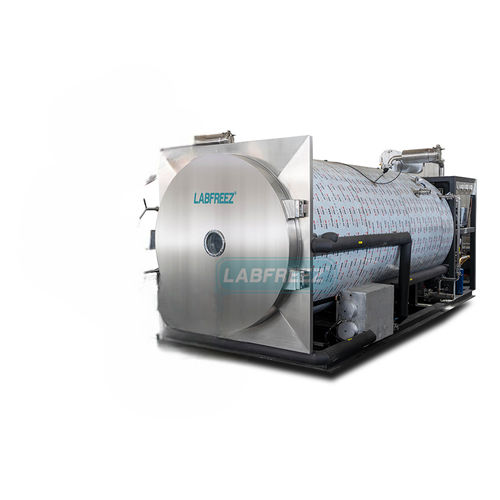

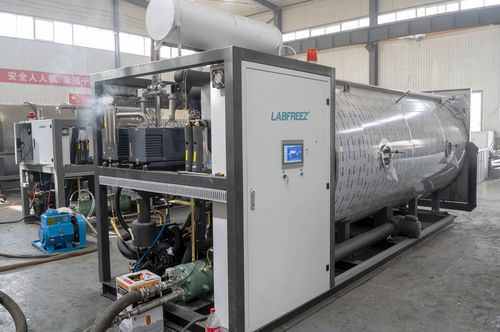

Liofilizzatore da laboratorio FD-PR series

pilotaper l'industria agroalimentareper l'industria farmaceutica

Introduzione L'essiccatore a contatto della serie FD-PR. Il ripiano ha funzioni sia di riscaldamento che di raffreddamento e il design è conforme agli standard GMP. Adatto per test di laboratorio e produzione di piccole quantità. Applicazioni

• Industria farmaceutica: liofilizzazione di siero, plasma, vaccini, enzimi, antibiotici, ormoni, ecc.
• Industria alimentare: liofilizzazione di caffè, foglie di verdura, succhi di frutta, fragole, gamberetti interi, carne, verdure speciali - preserva il colore, l'aroma, il gusto, la forma e le sostanze nutritive e facilita lo stoccaggio e il trasporto a lungo termine.
• Prodotti nutrizionali e per la salute: liofilizzazione di pappa reale, polvere di perle, ginseng, ecc,
• Ricerca biologica: conservazione di batteri, arterie, ossa, pelle, cornea, tessuto nervoso e organi, mantenendo le proprietà biochimiche e fisiche.
• Altro: ceramiche termoisolanti per il settore aerospaziale, legno e seta in archeologia, produzione di campioni, materiali speciali, ecc Caratteristiche
  • Sistema di misurazione avanzato per garantire la qualità del prodotto; conforme alle GMP.
  • Basso consumo energetico e prezzo competitivo.
  • Design personalizzato disponibile in base alle esigenze del cliente.
  • Certificazioni: ISO 9001:2015, ISO 14001:2015, CE.
  Camera di essiccazione / Scaffale
  • Lucidatura a specchio senza bordi morti; rugosità superficiale ≤ 0,5 µm.
  • Camera, ripiano e tubi flessibili testati per la resistenza alle perdite.
  • Design della chiusura a rotazione, facile da aprire (blocco idraulico automatico opzionale).
  • Controllo PLC per il riscaldamento e il raffreddamento del ripiano, accuratezza del controllo della temperatura ≤ ±1°C.
  • Metodo di riscaldamento del ripiano: riscaldamento costante o riscaldamento a stadi.
  Trappola per il freddo
  • Costruita in SUS304 o SUS316L.
  • Vari tipi opzionali e disposizione flessibile in base alle esigenze.
  • Saldatura ad arco di argon; formatura in un unico passaggio per garantire l'assenza di perdite e la facilità di pulizia.
  Sistema di vuoto
  • Unità di vuoto preliminare e unità di vuoto di mantenimento combinate; ciascuna unità può essere utilizzata separatamente per migliorare la stabilità e la durata.
  • Progettazione opzionale con pompa per vuoto a radici multistadio per migliorare la velocità di pompaggio; vuoto finale ≤ 1 Pa (configurazioni tipiche).
  Sistema di refrigerazione
  • Unità di compressione di alta qualità; compressori a pistone o a vite opzionali per soddisfare le diverse esigenze di refrigerazione.
  • Funzioni di protezione multiple: protezione da alta/bassa tensione, protezione differenziale della pressione dell'olio, ecc. per garantire un funzionamento stabile.
  • Unità di compressione in serie o in parallelo opzionali per regolare la capacità di refrigerazione e risparmiare energia.
  • I refrigeranti soddisfano gli standard ambientali internazionali.
  Sistema di circolazione
  • Riscaldamento elettrico o a vapore opzionale.
  • Riscaldamento indiretto tramite pompa di circolazione e scambiatore di calore per riscaldare uniformemente il ripiano.
  • Utilizzo di un mezzo di calore ad alta stabilità per soddisfare i requisiti di temperatura.
  Sistema di controllo
  • Funzionamento automatico o manuale; sono supportate le firme elettroniche e le password multiple.
  • Compatibile HMI che visualizza lo stato di funzionamento dettagliato della macchina.
  • Controllo PLC; riscaldamento costante o a stadi opzionale.
  • Protezione di interblocco della fonte di alimentazione e funzioni di allarme automatico.
  • Monitoraggio remoto tramite connessione PC disponibile.
  • Registrazione e memorizzazione automatica dei dati e delle curve di liofilizzazione; funzione di salvataggio dei dati in caso di interruzione dell'alimentazione.
  Specifiche principali (tabella 1) Modello | FD-P20R | FD-P25R | FD-P30R | FD-P35R Quantità in ingresso (kg/lotto) | 200 | 250 | 300 | 350 Area utilizzabile del ripiano (㎡) | 20 | 25 | 30 | 35 Temperatura di esercizio del ripiano (°C) | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C Distanza dal ripiano (mm) | 95 | 95 | 95 | 95 | 95 Dimensione del ripiano (mm) | 2200×600 | 2200×600 | 3300×600 | 3300×600 Strato del ripiano (strato) | 8+1 | 10+1 | 8+1 | 9+1 Numero di ripiani (pezzi) | 18 | 22 | 18 | 20 Differenza di temperatura del ripiano (°C) | ±1°C | ±1°C | ±1°C | ±1°C | ±1°C Temperatura minima del condensatore (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C | -60±5°C Capacità del condensatore (kg) | 300 | 375 | 450 | 525 Vuoto finale (Pa) | 2 | 5 | 5 | 5 | 5 Metodo di raffreddamento | (raffreddamento ad acqua) | (raffreddamento ad acqua) | (raffreddamento ad acqua) | (raffreddamento ad acqua) Consumo di acqua di raffreddamento (T/ora) | 20 | 25 | 30 | 30 Consumo di acqua di sbrinamento (T/ora) | (Stagno di circolazione) 5 | (Stagno di circolazione) 5 | (Stagno di circolazione) 5 | (Stagno di circolazione) 5 Metodo di sbrinamento | Spruzzo e immersione | Spruzzo e immersione | Spruzzo e immersione | Spruzzo e immersione Metodo di riscaldamento (kW) | (Riscaldamento elettrico) 16 | (Riscaldamento elettrico) 24 | (Riscaldamento elettrico) 28 | (Riscaldamento elettrico) 24 Ambiente operativo | Temperatura 5°C ~ 30°C, umidità < 75% | Temperatura 5°C ~ 30°C, umidità < 75% | Temperatura 5°C ~ 30°C, umidità < 75% | Temperatura 5°C ~ 30°C, umidità < 75% Potenza totale (kW) | 75,35 | 72 | 105,2 | 125 Area di servizio e altezza (㎡×mm) | 35×2,8 | 35×2,8 | 40×2,8 | 45×2,8 Peso (kg) | 8000 | 9000 | 9500 | 10000 Specifiche principali (tabella 2) Modello | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Quantità in ingresso (kg/lotto) | 400 | 500 | 600 | 1000 | 1500 | 2000 Superficie utilizzabile del ripiano (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Temperatura di esercizio del ripiano (°C) | Temperatura ambiente ~ 120°C (tutti i modelli) | | | | | | | | Distanza dal ripiano (mm) | 95 (tutti i modelli) | | | | | | | | Dimensione del ripiano (mm) | 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Strato del ripiano (strato) | 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Numero di ripiani (pezzi) | 22 | 28 | 32 | 36 | 36 | 36 | 36 Differenza di temperatura del ripiano (°C) | ±1°C (tutti i modelli) | | | | | | | | | Temperatura minima del condensatore (°C) | -60±5°C (tutti i modelli) | | | | | | | | Capacità del condensatore (kg) | 600 | 750 | 900 | 1500 | 2250 | 3000 Vuoto finale (Pa) | 6 | 5 | 6 | 5 | 5 | 5 | 5 Metodo di raffreddamento | Raffreddamento ad acqua o raffreddamento evaporativo (modelli) | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Consumo di acqua di raffreddamento (T/ora) | 40 | 40 | 50 | 53,7 | 150 | 50 Consumo di acqua di sbrinamento (T/ora) | Valori del laghetto di circolazione dell'acqua (6 / 6 / 8 / 10 / 15 / 15) a seconda del modello | | | | | | | Metodo di sbrinamento | A spruzzo e a immersione (tutti i modelli) | | | | | | | | Metodo di riscaldamento | Riscaldamento elettrico o a vapore (tutti i modelli) | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Potenza totale (kW) | 117,7 | 113 | 160 | 172,5 | 231 | 350 Area di servizio e altezza (㎡×mm) | 80×3, 100×4.2, 130×4.2, 200×4.5, 300×4.5, 380×4.5 (varia a seconda del modello) | | | | | | | Peso (kg) | 10500 | 12500 | 13000 | 35000 | 50000 | 40000 Le dimensioni e le quantità della cella di congelamento rapido e del carrello dipendono dal modello e sono disponibili nelle tabelle tecniche complete. Caratteristiche / Specifiche tecniche
  • Nome della serie: Serie FD-PR (camera rotonda integrata, tipo a contatto).
  • Campo di temperatura dello scaffale: Temperatura ambiente fino a 120°C; precisione di controllo ≤ ±1°C.
  • Temperatura minima del condensatore: tipicamente -60±5°C.
  • Capacità di vuoto finale: fino a 1-6 Pa a seconda del modello e della configurazione del vuoto.
  • Le capacità del condensatore vanno da ~300 kg fino a diverse migliaia di kg a seconda del modello.
  • Opzioni di riscaldamento: riscaldamento elettrico o a vapore; modalità di riscaldamento dei ripiani: costante o a stadi.
  • Metodi di raffreddamento: raffreddamento ad acqua o evaporativo (a seconda del modello); sbrinamento: a spruzzo e a immersione; il consumo di acqua di sbrinamento varia a seconda del modello.
  • Controllo: PLC + HMI, funzionamento automatico/manuale, registrazione dati e monitoraggio remoto supportati.
  • Materiali: camera e trappola fredda in SUS304 / SUS316L; saldatura ad arco di argon per una costruzione senza perdite.
  • Certificazioni: ISO 9001:2015, ISO 14001:2015, CE.
