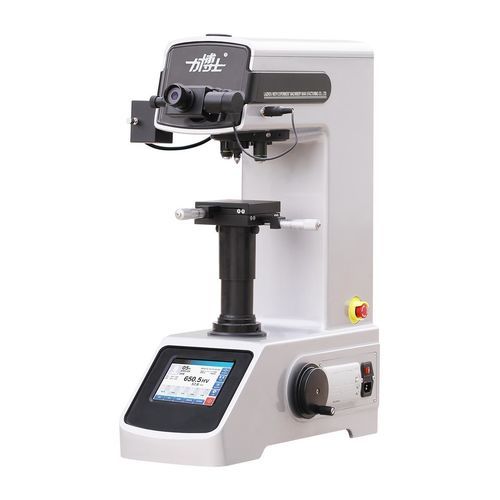

Durometro Vickers HV series

da bancoper vetroper ceramica

Panoramica del prodotto
La serie HV-5/10/30/50TPTA integra sottosistemi meccanici, ottici e informatici per prove di durezza Vickers. I modelli HV-5TPTA, HV-10TPTA, HV-30TPTA e HV-50TPTA coprono intervalli di forza di prova da 1,961 N fino a 490,3 N e sono adatti per parti metalliche sottili, lamine, fili, rivestimenti, strati nitrurati e materiali non metallici come vetro, gioielleria e ceramica. Lo strumento supporta cicli di carico automatizzati, misurazione manuale tramite oculare micrometrico e più interfacce di comunicazione per esportazione e integrazione dati.

Vantaggi del prodotto

• Automazione: cambio automatico di obiettivi/penetratori e sequenze automatiche di carico/mantenimento/ scarico tramite torretta motorizzata.
• Misurazione e calcolo: inserimento touch della diagonale dell'impronta con calcolo automatico della durezza, conteggio e funzioni di conversione.
• Connettività dati: stampante integrata, RS‑232, Ethernet, USB e Bluetooth per trasferimento dati e integrazione con software host o MES.
• Sistema ottico: doppio canale ottico con obiettivi 10×/20×/40× e oculare 10×, ingrandimenti di misura fino a 400× a seconda della configurazione.
• Interfaccia multilingua: supporto in più lingue per l'uso in laboratori e ambienti di produzione.

Specifiche dettagliate (tabella)
Modelli: HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Forza di prova (HV-5TPTA): 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Scala (HV-5TPTA): HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Forza di prova (HV-10TPTA): 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Scala (HV-10TPTA): HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Forza di prova (HV-30TPTA): 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Scala (HV-30TPTA): HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Forza di prova (HV-50TPTA): 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Scala (HV-50TPTA): HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Controllo carico: Automatico (carico/mantenimento/scarico)
Tempo di mantenimento: regolabile 0–60 s
Torretta: Torretta automatica
Altezza massima del campione: 110 mm (200 mm senza manicotto di estensione)
Distanza centro penetratore/parete: 130 mm
Sollevamento del piano: Manuale
Sistema ottico: obiettivi (10×/20×/40× varianti), oculare 10×; ingrandimento totale fino a 400× secondo configurazione
Risoluzione di misura: 0,025 μm (tabella) / risoluzione di lettura fino a 0,0625 μm in alcune modalità
Piano di prova: piano XY 100 × 100 mm, corsa 25 × 25 mm, risoluzione 0,01 mm
Illuminazione: 12 V / 20 W
Alimentazione: 220 V 50 Hz
Dimensioni esterne: 500 × 330 × 660 mm
Peso: 55 kg

Caratteristiche / specifiche tecniche

• Serie: HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Materiali applicabili: componenti metallici piccoli, lamiere sottili, film metallici, fili, rivestimenti elettrodepositati, strati nitrurati, vetro, gioielleria, ceramica.
• Interfacce: Ethernet, Bluetooth, RS‑232, USB, stampante integrata per output e integrazione dati.
• Automazione: torretta automatica, cicli automatici di carico/mantenimento/scarico.
• Metodo di misura: misurazione manuale tramite oculare micrometrico con input touch e calcolo automatico della durezza.
• Ottica: doppio canale ottico con obiettivi intercambiabili; ingrandimenti e risoluzione a seconda della configurazione.
• Scale e carichi standard: supporta scale HV da HV0.2 a HV50 in base al modello.
• Alimentazione e dimensioni: 220 V 50 Hz; 500 × 330 × 660 mm; ca. 55 kg.
