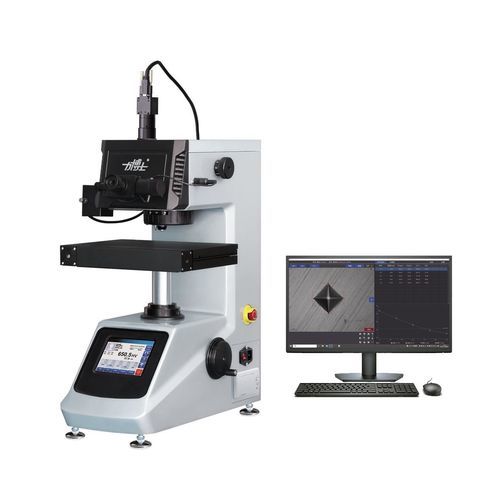

Durometro Knoop/Vickers QHV-1000TPTA

micro Vickersda bancoper lastra sottile

Panoramica del prodotto Il QHV-1000TPTA è un durimetro micro‑Vickers che integra tecnologie meccaniche, ottiche e informatiche per eseguire prove di durezza HV/HK completamente automatiche con display digitale. Supporta il cambio automatico della torretta (obiettivi e penetratore), l'acquisizione automatica delle diagonali dalle immagini, il calcolo automatico della durezza, l'archiviazione, la visualizzazione, la stampa e la conversione dei valori. È progettato per piccole parti metalliche, sezioni sottili, laminati metallici, strati induriti e trattamenti superficiali (elettrodeposizione, nitrurazione, cementazione, cianurazione) e per materiali non metallici (gioielleria, ceramica, vetro) che richiedono basse forze di prova.

Sintesi funzionale Durimetro per microdurezza con elaborazione immagini e tavola automatizzata ad alta precisione che permette autofocus, carico/mantenimento/scarico automatico, percorsi di punti programmabili e generazione automatica di report. Risultati e immagini possono essere esportati o trasmessi in rete per flussi di lavoro di laboratorio e controllo qualità.

Vantaggi del prodotto

• Funzionamento automatizzato: autofocus, cambio torretta e imaging/misurazione automatica dell'impronta per elevata ripetibilità.
• Controllo integrato: software PC con controllo tramite mouse e generazione report.
• Controllo del piano flessibile: controllo manuale, elettrico o tramite PC per X, Y e sollevamento.
• Scansione panoramica: generazione di immagine panoramica per individuare rapidamente i punti di prova.
• Correzione superfici: modalità di correzione per ridurre errori su superfici curve.
• Analisi multidimensionale: metodi di conversione della durezza, curve in tempo reale e statistiche.
• Programmi e report personalizzabili: tipi di prova, parametri e layout dei dati configurabili dall'utente.
• Analisi dello strato cementato: calcolo e presentazione automatici della profondità dello strato in base a una soglia di durezza.
• Gestione dati in rete: calcolo automatico, archiviazione, stampa ed esportazione di report elettronici.

Specifiche dettagliate (parametri chiave) Modello: QHV-1000TPTA Durimetro micro‑Vickers completamente automatico
Scale Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Forze di prova (N): 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Forze di prova (gf): 10, 25, 50, 100, 200, 300, 500, 1000
Selezione forza: manopola; forza attuale visualizzata sullo schermo
Controllo carico: automatico (carico/mantenimento/scarico)
Torretta: cambio automatico di obiettivo e penetratore
Lettura durezza: misurazione automatica tramite immagine su PC
Messa a fuoco: autofocus
Tempo di mantenimento: regolabile 0–99 s
Modalità di prova: HV / HK (Vickers / Knoop)
Intervallo di durezza: 5–3000 HV
Altezza massima del campione: 105 mm
Distanza dal centro dell'impronta alla parete della macchina: 110 mm
Sistema ottico: obiettivi 10× (osservazione), 40× (misura); ingrandimenti totali 100× (osservazione), 400× (misura); campo di misura 0–200 μm; valore di divisione 0.025 μm
Piano XY: dimensioni 100×100 mm; corsa 25×25 mm; risoluzione 0.01 mm
Piano automatico: dimensioni 312×225 mm; corsa X 110 mm; corsa Y 90 mm
Metodo controllo movimento: manuale, elettrico o computer (X, Y, sollevamento)
Sorgente luminosa: 12V/20W, dimmerazione PWM
Modalità risparmio energetico: standby programmabile
Alimentazione: 220V 50Hz
Dimensioni (L×P×A): 525×330×620 mm
Peso: 36 kg
Normative: GB/T 4340.2; ISO 6507; ASTM E92

Configurazione di base (accessori inclusi)

• Unità principale: QHV-1000TPTA (1)
• Penetratore Vickers (1)
• Obiettivi: 10× e 40× (1 ciascuno)
• Oculare micrometro digitale 10× (1)
• Piano di prova a coordinate incrociate (1)
• Viti di livellamento M10×25 (4)
• Bolla di livello (1)
• Chiavi a brugola 2.5 mm e 3 mm (1 ciascuna)
• Cacciaviti: Phillips 5×75 e piatto 4×75
• Blocchi di riferimento Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Coperchio antipolvere (1)
• Fusibili 2A (2) e lampada alogena 12V/20W di ricambio (1)
• Cavo di alimentazione (1)
• Piano per sezioni sottili (1)
• Pinza a becco piatto e supporto per filo fine (1 ciascuno)
• Viti svasate M5×12 (4, inox)
• Blocchi a V grandi e piccoli (1 ciascuno)
• Certificato di conformità, manuale utente, lista imballo (1 ciascuno)
• Piattaforma automatica Vickers, PC e software di misura (1 set ciascuno)

Specifiche tecniche

• Modello: QHV-1000TPTA
• Metodi di misurazione: Vickers (HV) e Knoop (HK)
• Intervalli di forza: 10–1000 gf (8 forze selezionabili) / valori corrispondenti in N
• Funzioni automatiche: carico/mantenimento/scarico, cambio torretta, autofocus, imaging e misura automatica delle impronte, generazione report
• Ingrandimenti ottici: osservazione 100×; misura 400×
• Intervallo e risoluzione di misura: 0–200 μm; divisione 0.025 μm
• Precisione del piano XY: risoluzione 0.01 mm; corse come specificato
• Gestione dati: calcolo automatico, archiviazione, visualizzazione, stampa, conversione durezza, generazione report elettronici, trasmissione in rete
• Alimentazione: 220V 50Hz
• Dimensioni e peso: 525×330×620 mm; 36 kg
• Conformità: GB/T 4340.2, ISO 6507, ASTM E92
