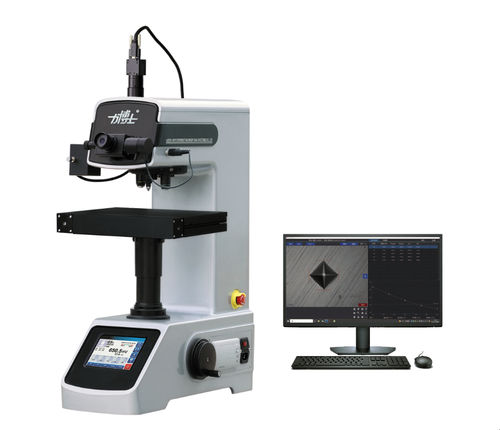

Durometro micro Vickers QHV series

da bancoper lastra sottileper vetro

Panoramica del prodotto
La serie QHV-5/10/30/50TPTA è un durimetro Vickers digitale completamente automatico che integra sistemi meccanici, ottici e informatici. Esegue caricamento/mantenimento/scarico automatici, supporta interfacce (Ethernet, Bluetooth, RS232) e consente registrazione dati e tracciabilità. Ideale per prove di durezza su strati induriti sottili e campioni piccoli/di precisione: microcomponenti, lamierini, lamine metalliche, fili, rivestimenti galvanici, strati nitrurati e materiali non metallici (vetro, gioielleria, ceramica).

Specifiche dettagliate (per modello)
QHV-5TPTA — Forze di prova (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03; (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5; Scale: HV0.2–HV5
QHV-10TPTA — Forze (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07; (kgf): 0,3–10; Scale: HV0.3–HV10
QHV-30TPTA — Forze (N): 4.903–294.2; (kgf): 0,5–30; Scale: HV0.5–HV30
QHV-50TPTA — Forze (N): 9.807–490.3; (kgf): 1–50; Scale: HV1–HV50

Parametri e funzioni generali
Selezione della forza: tramite touchscreen
Applicazione della forza: automatica (carico/mantenimento/scarico)
Tempo di mantenimento: regolabile 0–99 s
Intervallo di durezza: QHV-5TPTA: 8–3000 HV; QHV-10/30/50TPTA: 5–3000 HV
Altezza massima del campione: 110 mm (200 mm senza manicotto di estensione)
Distanza centro penetratore – parete macchina: 130 mm

Sistema ottico
Obiettivi: QHV-5TPTA — 20× (osservazione), 40× (misura); QHV-10TPTA — 10×/40×; QHV-30/50TPTA — 10×/40×
Oculare: 10×
Esempi di ingrandimento totale: QHV-5TPTA — 200× (oss), 400× (mis); altri: 100×/400×
Risoluzione di misura: QHV-5/10 — 0,025 μm; QHV-30/50 — 0,125 μm o 0,0625 μm

Banco di prova e movimento
Sollevamento banco: manuale / elettrico (controllo software)
Tavola XY — 100 × 100 mm; corsa 25 × 25 mm; risoluzione 0,01 mm
Banco automatico — 312 × 225 mm; corsa X 110 mm; Y 90 mm

Parametri elettrici e meccanici
Sorgente luminosa: 12 V / 20 W
Alimentazione: 220 V 50 Hz
Dimensioni (L × P × A): 500 × 330 × 660 mm
Peso: 55 kg

Vantaggi del prodotto

• Carico, mantenimento e scarico automatici per cicli di prova coerenti e minor intervento operatore.
• Touchscreen HD con interfaccia multilingue e avvio test con un tocco per operazioni rapide.
• Commutazione automatica di obiettivi e penetratori per ridurre errori manuali e aumentare produttività.
• Valori Vickers letti digitalmente con alta precisione e buona ripetibilità, conformi a norme nazionali e ISO.
• Registrazione dati, analisi statistica, stampa e upload per tracciabilità qualità e audit.

Caratteristiche / specifiche tecniche

• Serie / modello: QHV-5/10/30/50TPTA
• Campioni applicabili: microcomponenti, lamierini, lamine, fili, rivestimenti galvanici, strati nitrurati, vetro, gioielleria, ceramica
• Intervallo forze di prova: 0,2 kgf a 50 kgf (a seconda del modello)
• Intervallo durezza: 5–3000 HV (a seconda del modello)
• Ingrandimento ottico: obiettivi di osservazione e misura (10×/20×, 40× per la misura)
• Risoluzione di misura: fino a 0,025 μm (a seconda del modello)
• Altezza max campione: 110 mm (estendibile a 200 mm)
• Interfacce: Ethernet, Bluetooth, RS232
• Alimentazione / luce / dimensioni / peso: 220 V 50 Hz; 12 V/20 W; 500 × 330 × 660 mm; 55 kg
