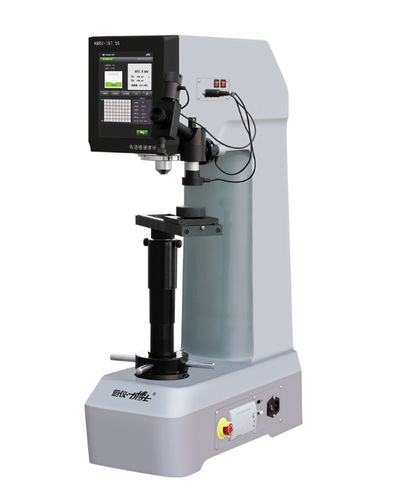

Durometro Rockwell HBRV-187.5S

BrinellVickersmanuale

Panoramica del prodotto
L'HBRV-187.5S è un durimetro digitale che integra sistemi ottici, meccanici ed elettronici. Combina i metodi di prova Brinell, Rockwell e Vickers in un unico strumento. Un controllo basato su microcontrollore e un meccanismo di caricamento elettronico ad anello chiuso consentono l'applicazione automatica della forza, il mantenimento e il rilascio. La misurazione dell'impronta viene eseguita con un oculare micrometrico, mentre caricamento e controllo della forza sono automatizzati. Progettato per fonderie, metallurgia, forgiatura, produzione di energia e centri di ricerca.

Vantaggi del prodotto

• Strumento multi‑metodo: supporta scale Brinell, Rockwell e Vickers con commutazione automatica.
• Caricamento ad anello chiuso completamente automatico per ridurre errori operatore.
• Touchscreen da 8 pollici ad alta risoluzione per impostazione parametri, archiviazione dati, richiamo storico e calcolo automatico della durezza.
• Interfacce dati multiple: stampante integrata, RS232 e USB per stampa locale e archiviazione esterna.
• Sistema ottico ad alta definizione con obiettivi 2.5x/5x/10x e oculare 15x, con ingrandimenti da 37.5× a 150× per misurazioni accurate dell'impronta.

Specifiche dettagliate
Forze Brinell: 15.625, 31.25, 62.5, 125, 187.5 kgf (153.2, 306.5, 612.9, 1226, 1839 N)
Forze Rockwell: 60, 100, 150, 15, 30, 45 kgf (588.4, 980.7, 1471, 147.1, 294.2, 441.3 N)
Forze Vickers: 5, 10, 20, 30, 50, 100 kgf (49.03, 98.07, 196.1, 294.2, 490.3, 980.7 N)
Scale Brinell: HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25, HBW2.5/15.625
Scale Rockwell: HRA, HRBW, HRC, HRD, HRFW, HRGW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW
Scale Vickers: HV5, HV10, HV20, HV30, HV50, HV100
Intervalli di prova: Brinell 8–653 HBW; Rockwell vari intervalli a seconda della scala; Vickers 5–2990 HV
Tipi di indentatore: sfere in carburo Φ1.588 mm, Φ2.5 mm, Φ5 mm; indentatore Rockwell in diamante; indentatore Vickers in diamante
Ingrandimento: 37.5×, 75×, 150× (obiettivi 2.5x/5x/10x con oculare 15x)
Lettura durezza: display touchscreen con calcolo automatico
Tempo di saturazione: 1–60 s
Altezza massima del campione: Rockwell 330 mm; Brinell/Vickers 285 mm
Distanza dal centro indentatore alla parete macchina: 200 mm
Alimentazione: AC 220V/50Hz
Peso unità: 100 kg
Dimensioni esterne (L×P×A): 570×270×900 mm

Configurazione di base

• 1 Unità principale — Durimetro HBRV-187.5S (Taiwan) ×1
• 2 Supporto microscopio (con illuminazione) ×1
• 3 Scatola accessori (n.1) — tavolo scorrevole ×1
• 4 Piccolo banco di prova piano ×1
• 5 Obiettivi: 2.5x, 5x, 10x — uno ciascuno
• 6 Lampada di illuminazione esterna ×1
• 7 Cacciavite Phillips 5x75 ×1
• 8 Cacciavite a taglio 3x75 ×1
• 9 Cavo di comunicazione RS232 ×1
• 10 Cavo di alimentazione ×1
• 11 Livella a bolla ×1
• 12 Scatola accessori (n.2) — oculare micrometrico digitale ×1
• 13 Indentatore Vickers in diamante ×1
• 14 Indentatore Rockwell in diamante ×1
• 15 Indentatore a sfera carburo Φ1.5875 mm ×1
• 16 Indentatori a sfera carburo Φ2.5, Φ5 — uno ciascuno
• 17 Sfera in carburo Φ1.5875 mm ×2 (ricambio)
• 18 Sfera in carburo Φ2.5, Φ5 — uno ciascuno (ricambio)
• 19 Blocco durezza Rockwell standard 80–85 HRA ×1
• 20 Blocco durezza Rockwell standard 85–100 HRBW ×1
• 21 Blocco durezza Rockwell standard 60–70 HRC ×1
• 22 Blocco durezza Rockwell standard 40–50 HRC ×1
• 23 Blocco durezza Rockwell standard 20–30 HRC ×1
• 24 Blocco durezza Vickers standard 400–500 HV30 ×1
• 25 Blocco durezza Brinell standard 190–225 HBW2.5/187.5 ×1
• 26 Blocco Rockwell superficiale 89–91 HR15N ×1
• 27 Blocco Rockwell superficiale 42–54 HR30N ×1
• 28 Blocco Rockwell superficiale 74–80 HR30N ×1
• 29 Blocco Rockwell superficiale 70–82 HR30TW ×1
• 30 Chiave esagonale 3 mm ×1
• 31 Carta per stampante ×1
• 32 Fusibile 2A ×2 (ricambio)
• 33 Grande tavolo di prova piatto ×1
• 34 Tavolo di prova a V ×1
• 35 Copertura antipolvere ×1
• 36 Certificato di conformità ×1
• 37 Manuale d’uso ×1
• 38 Lista di imballaggio ×1

Caratteristiche / specifiche tecniche

• Modello: HBRV-187.5S
• Marca: LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Metodi di prova supportati: Brinell, Rockwell, Vickers
• Forze Brinell: fino a 187.5 kgf; intervallo Brinell 8–653 HBW
• Forze e scale Rockwell: multiple; supporta HRA, HRBW, HRC, HRD, HRFW, HRGW e scale superficiali Rockwell
• Forze Vickers: 5–100 kgf; intervallo Vickers 5–2990 HV
• Tipi di indentatore: sfere in carburo (1.588/2.5/5 mm), indentatori diamante Rockwell e Vickers
• Ingrandimento ottico: 37.5×, 75×, 150× (obiettivi 2.5x/5x/10x + oculare 15x)
• Display e controllo: touchscreen 8 pollici; controllo via microcontrollore; caricamento elettronico ad anello chiuso
• Tempo di mantenimento: 1–60 s
• Altezza max campione: Rockwell 330 mm; Brinell/Vickers 285 mm
• Alimentazione: AC 220V/50Hz
• Peso (unità): 100 kg
• Dimensioni (L×P×A): 570×270×900 mm
