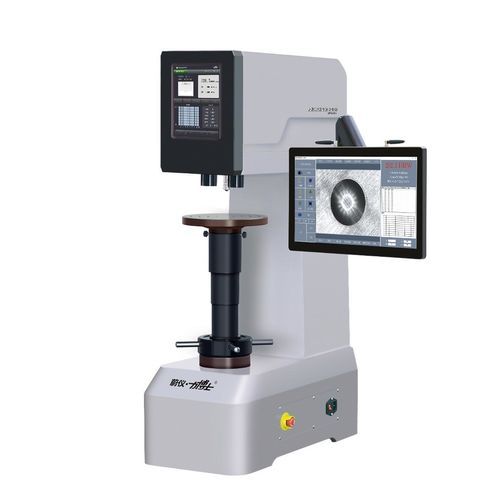

Durometro Brinell VHB3000-413

da bancoper metalli ferrosiper materie plastiche

Panoramica del prodotto
Il VHB3000-413 è un durimetro Brinell visivo che combina un sistema di carico meccanico di precisione con l'elaborazione digitale delle immagini. Dotato di telecamera e software dedicato, rileva automaticamente le impronte e sostituisce la lettura manuale al microscopio, riducendo le competenze operative richieste e aumentando l'obiettività dei risultati. Progettato per misurare la durezza di ghisa, acciaio, metalli non ferrosi, plastiche rigide e bachelite (materiali non metallici). Offre funzionamento stabile, controllo intuitivo e precisione affidabile, con gestione dati integrata adatta al controllo qualità in officina, laboratori e istituti di ricerca.

Vantaggi del prodotto

• Sistema a doppio controllo: In modalità offline lo schermo host da 8" gestisce automaticamente carico, mantenimento e scarico; in modalità online il terminale touch industriale da 15,6" controlla l'intera sequenza di prova inclusa la misurazione.
• Misurazione automatica: Dopo il riconoscimento della superficie, premere carica: il sistema esegue automaticamente la prova, misura il diametro dell'impronta e calcola il valore di durezza.
• Limiti superiore e inferiore di durezza: Possibilità di impostare soglie di conformità per una verifica rapida pass/fail.
• Analisi dati multi-punto: Statistiche integrate (numero di prove, valore massimo/minimo del gruppo, valore medio) per migliorare accuratezza e tracciabilità.
• Curve di tendenza multi-punto: Raccolta valori di durezza sui punti di misura e generazione automatica di grafici di tendenza per valutare distribuzione e conformità.
• Tre metodi di misura:
  • a. Misura automatica: generazione automatica dei risultati.
  • b. Misura a tre punti: adattamento di un cerchio su tre punti del bordo dell'impronta.
  • c. Misura a quattro linee: determinazione mediante adattamento di quattro tangenti in quattro direzioni.
• Intestazione rapporto personalizzabile: Le tabelle esportate possono includere un'intestazione configurabile in base alle esigenze del produttore.
• Esportazione dati flessibile con immagini delle impronte: Opzione di esportare ogni punto dati con la relativa immagine, solo l'immagine corrente o senza immagini.
• Formati report: Dati esportabili in formati Excel e Word.

Specifiche dettagliate
VHB3000-413 Durimetro Brinell visivo
Forze di prova (N): 306.3, 612.9, 980.7, 1226, 1839, 2452, 4903, 7355, 9807, 14710, 29420
Forze di prova (kgf): 31.25, 62.5, 100, 125, 187.5, 250, 500, 750, 1000, 1500, 3000
Scale: HBW10/3000, HBW10/1500, HBW10/1000, HBW10/500, HBW10/250, HBW10/125, HBW10/100, HBW5/750, HBW5/250, HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25
Intervallo di durezza: 8–650 HBW
Metodo di applicazione della forza: Automatico (carico/mantenimento/scarico)
Indentatori: φ10 mm, φ5 mm, φ2.5 mm sferici
Lettura durezza: PC touch industriale 15,6" (automatica); schermo host 8" (D1/D2)
Risoluzione camera: 3 MP
Modalità di carico: Carico elettrico
Ingrandimenti: 20X, 40X
Risoluzione durezza: 0.1 HBW
Commutazione obiettivo/indentatore: Automatica
Tempo di mantenimento: 0–60 s
Norme: GB/T 231.2, ISO 6506, ASTM E10
Altezza massima provino: 280 mm
Distanza dal centro indentatore alla parete della macchina: 175 mm
Alimentazione: AC 220V / 50Hz
Dimensioni (L×W×H): 560 × 270 × 960 mm
Peso: ca. 165 kg

Caratteristiche tecniche / Specifiche

• Modello: VHB3000-413
• Durimetro Brinell basato su visione, integrazione di carico meccanico e elaborazione immagini
• Rilevamento automatico delle impronte tramite telecamera e software dedicato
• Carico, mantenimento e scarico automatici; misurazione automatica del diametro
• Forze di prova fino a 3000 kgf coprenti le cariche Brinell standard
• Supporto di multiple scale Brinell
• Intervallo di misura: 8–650 HBW
• Indentatori: 10 mm, 5 mm, 2,5 mm sferici
• Telecamera: 3 MP
• Controllo/display: 15.6" touch industriale (primario), schermo host 8" (offline)
• Ingrandimenti: 20X, 40X; risoluzione 0.1 HBW
• Commutazione automatica obiettivo/indentatore; meccanismo di carico elettrico
• Tempo di mantenimento regolabile 0–60 s; norme: GB/T 231.2, ISO 6506, ASTM E10
• Altezza massima provino 280 mm; distanza centro indentatore → parete 175 mm; alimentazione AC220V/50Hz
• Dimensioni 560×270×960 mm; Peso ≈ 165 kg
