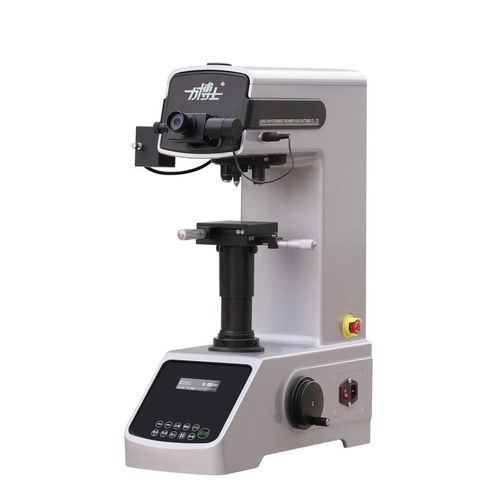

Durometro Knoop/Vickers HV-5SPTA

micro Vickersda bancoper lastra sottile

Descrizione del prodotto
Il HV-5SPTA è un durimetro micro Vickers optomeccatronico che integra un sistema di misurazione ottica ad alto ingrandimento con sensori fotoelettrici. È progettato per il controllo di componenti piccoli, lamiere sottili, fogli metallici, rivestimenti galvanici, vetro, ceramica e strati induriti in superficie (induzione, cementazione). La misurazione dell'impronta viene eseguita manualmente tramite un oculare micrometrico; lo strumento esegue caricamento, mantenimento del carico e scarico automatici ed è adatto a laboratori e centri di ricerca.

Caratteristiche principali

• Torretta automatica e controllo automatico di carico/mantenimento/scarico
• Misurazione ottica con obiettivi 10× (osservazione) e 40× (misurazione); valore di divisione 0,025 μm
• Scale Vickers supportate: HV0.2–HV5; intervallo di durezza 5–3000 HV
• Forze di prova: 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,3 N
• Accuratezza di misura: errore di conversione della durezza circa 3–5% HV
• Tempo di mantenimento regolabile: 1–60 s
• Interfacce e opzioni: stampante integrata, RS232, Ethernet, USB, Bluetooth; esportazione dati e integrazione con software esterni/MES

Specifiche dettagliate
Scale Vickers: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Forze di prova (N): 1,961; 2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,3
Sistema ottico: obiettivi 10× (osservazione) e 40× (misurazione); divisione 0,025 μm; ingrandimento totale 100× (osservazione) / 400× (misura)
Controllo del carico: caricamento automatico, mantenimento e scarico
Lettura della durezza: misurazione microscopica tramite oculare micrometrico; errore di conversione 3–5% HV
Tempo di mantenimento: regolabile da 1 a 60 s
Altezza massima del campione: 200 mm (con copertura protettiva rimossa; spazio standard 110 mm)
distanza dal centro dell'impronta alla parete della macchina: 130 mm
Modalità di prova: HV / HK
Intervallo valori durezza: 5–3000 HV
Dimensioni esterne (L×P×A): 500 × 330 × 660 mm
Peso netto: 55 kg
Paletta XY: 100 × 100 mm, corsa 25 × 25 mm, risoluzione 0,01 mm
Alimentazione: AC 220 V / 50 Hz
Torretta: torretta automatica
Sorgente luminosa: 12 V / 20 W
Caratteristiche speciali: stampante integrata, allarme di zona

Configurazione principale

• Indentatore Vickers: 1 unità
• Tavolo a coordinate incrociate (XY): 1 set
• Obiettivi: 20× e 40× (uno di ciascuno, se forniti)
• Oculare micrometrico digitale 10×: 1 unità
• Blocchi di durezza Vickers standard: 700–800 HV1 e 400–600 HV5 (forniti)

Specifiche tecniche

• Modello: HV-5SPTA (serie include anche HV-5/10/30/50TPTA)
• Metodo di misura: misurazione ottica micro-Vickers con sensori fotoelettrici
• Materiali applicabili: componenti piccoli, lamiere sottili, fogli metallici, rivestimenti galvanici, vetro, ceramica, strati induriti in superficie
• Scale Vickers supportate: HV0.2–HV5
• Accuratezza di misura: errore di conversione circa 3–5% HV
• Caricamento: carico/mantenimento/scarico automatici
• Misura dell'indentatore: manuale tramite oculare micrometrico 10×
• Tavolo XY: 100 × 100 mm, corsa 25 × 25 mm, risoluzione 0,01 mm
• Alimentazione: AC 220 V, 50 Hz; illuminazione: 12 V / 20 W
• Dimensioni e peso: 500 × 330 × 660 mm, 55 kg
• Opzioni: stampante integrata, RS232/Ethernet/USB/Bluetooth, allarme di zona
