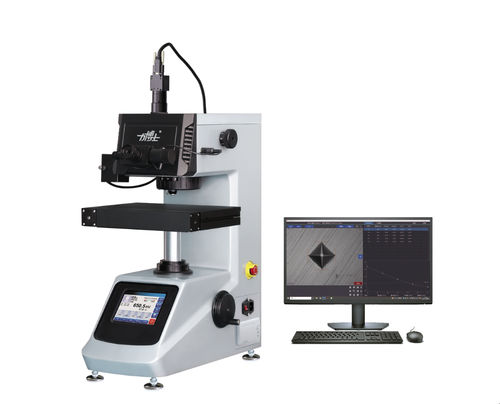

Durometro Knoop/Vickers BHV-1000TPTA

micro Vickersda bancoper lastra sottile

Panoramica del prodotto
Il durimetro micro Vickers con elaborazione delle immagini (modello BHV-1000TPTA) integra tecnologie meccaniche, ottiche e informatiche. Supporta commutazione automatica di obiettivi e punte, inserimento automatico delle lunghezze diagonali misurate e automazione completa di calcolo della durezza, memorizzazione dati, visualizzazione, stampa e conversione delle durezze. È progettato per misurare la durezza Vickers o Knoop su piccole componenti metalliche, sezioni sottili, lamine, strati cementati, rivestimenti elettrodepositati, strati nitrurati/cementati/cianurati e materiali non metallici come gioielli, ceramica e vetro. Fornisce elevata accuratezza di misura, ottima ripetibilità, impronte estremamente piccole e prove non distruttive del campione.

Funzionalità principali

• Commutazione automatica di obiettivi e torretta portapunte per flussi di prova ripetibili.
• Caricamento/mantenimento/sgancio automatici con misurazione dell'impronta tramite computer per lettura automatica della durezza.
• Stadio XY automatizzato ad alta precisione che consente percorsi di indentazione personalizzati e sequenze di prova programmabili.
• Calcolo automatico della profondità dello strato cementato e generazione di report elettronici; risultati e immagini possono essere trasmessi in rete.

Vantaggi del prodotto

• Operatività integrata via software con controllo tramite mouse per un utilizzo intuitivo.
• Cablaggio integrato plug-and-play per una installazione semplificata.
• Regolazione elettrica della posizione del tavolo via software per livellamento preciso.
• Commutazione immagine/video con messa a fuoco in tempo reale senza interruzioni.
• Scansione panoramica per creare una vista d'insieme della superficie del campione e localizzare rapidamente i punti di prova.
• Correzione della superficie con un clic con sei opzioni per ridurre errori su superfici non piane.
• Analisi multidimensionale dei dati: tre metodi di conversione della durezza, curve risultati in tempo reale e analisi statistica.
• Report personalizzabili e ricostruzione del processo di prova con immagini delle impronte.
• Possibilità di programmi di prova personalizzati: definire tipo di prova, parametri e analisi dati.
• Misurazione precisa con scala e salvataggio in tempo reale dei dati nei report.

Specifiche dettagliate (righe tabella)
BHV-1000TPTA Durimetro micro Vickers semiautomatico
Scala Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Forza di prova: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Selezione forza: tramite manopola di selezione; forza selezionata visualizzata a schermo
Controllo carico: automatico (caricamento/mantenimento/sgancio)
Torretta (cambio obiettivo e punte): automatica
Lettura durezza: il computer visualizza l'immagine dell'impronta ed esegue la misura automatica
Tempo di mantenimento: regolabile da 0 a 99 s
Modalità di prova: HV / HK (Vickers / Knoop)
Intervallo di durezza: 5–3000 HV
Altezza massima del campione: 105 mm
Distanza dal centro dell'impronta alla parete della macchina: 110 mm
Sistema di misura ottica: obiettivi 10× (osservazione), 40× (misura); ingrandimento 100×/400×; campo 0–200 μm; divisione 0,025 μm
Banco XY: dimensioni 100 × 100 mm; corsa 25 × 25 mm; risoluzione 0,01 mm
Banco automatico: dimensioni 312 × 225 mm; corsa X 110 mm; corsa Y 90 mm
Controllo movimento banco: manuale, elettrico e controllo PC (X/Y)
Sorgente luminosa: 12V / 20W; dimmerazione PWM
Modalità risparmio energetico: tempo impostabile per entrare in standby
Alimentazione: 220V 50Hz
Dimensioni (L×W×H): 525 × 330 × 620 mm
Peso: 36 KG
Norme: GB/T 4340.2; ISO 6507; ASTM E92

Configurazione di base

• Unità principale: durimetro Vickers (1 set)
• Punta Vickers (1)
• Obiettivi: 10× e 40× (1 ciascuno)
• Oculare micrometrico digitale 10×
• Tavola di prova XY
• Viti di livellamento (M10x25) ×4
• Bolla di livello (1)
• Chiavi esagonali 2,5 mm e 3 mm e cacciaviti a croce/piatti
• Blocchi di riferimento Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Copertura antipolvere (1)
• Fusibile 2A (ricambio)
• Lampada alogena 12V/20W (ricambio)
• Cavo di alimentazione (1)
• Piastra per sezioni sottili (1)
• Pinza a becco piatto (1)
• Supporto per filo sottile (1)
• Viti a testa svasata M5x12 (4, inox)
• Blocchi a V grandi e piccoli (1 ciascuno)
• Certificato di conformità, manuale d'uso e packing list (1 ciascuno)
• Piattaforma automatica Vickers (set)
• Computer (set)
• Sistema di misura durezza Vickers (set)

Specifiche tecniche

• Modello: BHV-1000TPTA
• Tipi di misura: Vickers e Knoop
• Forze di prova: 10–1000 gf (più step) / valori corrispondenti in N
• Campo di durezza: 5–3000 HV
• Ingrandimento ottico: osservazione 100× ; misura 400×
• Risoluzione di misura: divisione ottica 0,025 μm ; risoluzione XY 0,01 mm
• Ingombro campione: altezza massima 105 mm ; distanza centro-impronta 110 mm
• Automazione: controllo carico automatico, commutazione torretta, misurazione immagine automatica e generazione report
• Alimentazione: 220V 50Hz
• Norme: GB/T 4340.2, ISO 6507, ASTM E92
