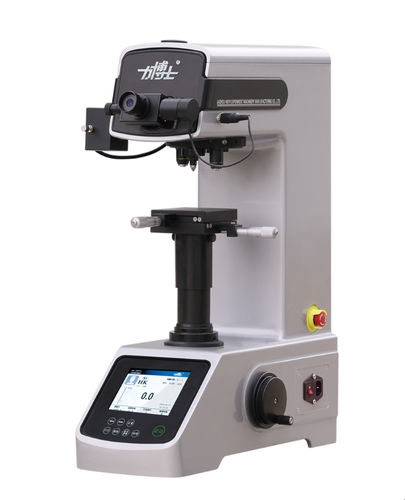

Durometro macro Vickers HV series

micro Vickersda bancoper lastra sottile

Panoramica del prodotto
Il durimetro Vickers HV-5/10/30/50MPTA è progettato per misurare materiali metallici (componenti di piccole dimensioni, lamiere sottili, fogli metallici, fili, sottili strati induriti, rivestimenti galvanici) e alcuni materiali non metallici (vetro, gioielli, ceramica). Supporta prove sensibili alla microstruttura, ad esempio strati induriti per induzione o cementazione. Il modello HV-5/10MPTA è uno strumento opto-meccatronico che integra un sistema di misura ottico ad alto ingrandimento con configurazione ottica a doppio canale, rilevamento fotoelettrico e encoder ottico. L'uso con schermo touch consente l'inserimento automatico della lunghezza dell'impronta; l'LCD visualizza la forza applicata, il tempo di mantenimento, il numero di misure e i valori di durezza.

Specifiche dettagliate
Forza di prova:
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N
Controllo carico: Automatico (carico/mantenimento/sgancio)
Torretta: Torretta automatica
Tempo di mantenimento: Regolabile da 5 a 60 s (step di 5 s)
Modalità di prova: HV/HK
Altezza massima del campione: 110 mm (200 mm rimuovendo il manicotto di estensione)
Distanza dal centro dell'impronta al telaio: 130 mm
Oculare: 10X
Opzioni di ingrandimento: 200×400× / 100×400× / 100×200× / 100×200× (fornite secondo configurazione)
Risoluzione di misura: 0,025 μm
Lampada alogena: 12V/20W, luminosità regolabile, spegnimento automatico per risparmio energetico
Piattaforma XY: Piattaforma 100 × 100 mm; Corsa 25 × 25 mm; Risoluzione 0,01 mm
Alimentazione: 220V 50Hz
Dimensioni e peso: 500 × 330 × 660 mm; 55 kg
Configurazione speciale: Stampante integrata, allarme di zona
Normative: GB/T 4340.2, ISO 6507, ASTM E92

Configurazione di base

• 1 — Unità principale: durimetro Vickers — Quantità: 1 — Origine: Taiwan
• 2 — Punta Vickers — Quantità: 1
• 3 — Obiettivo — Quantità: 2
• 4 — Scatola accessori (incluso oculare micrometro digitale 10x) — Quantità: 1
• 5 — Tavola di prova a coordinate incrociate — Quantità: 1
• 6 — Vite di regolazione livello M10x25 — Quantità: 4
• 7 — Livella a bolla — Quantità: 1
• 8 — Chiave a brugola 2,5 mm — Quantità: 1
• 9 — Chiave a brugola 3 mm — Quantità: 1
• 10 — Cacciavite Phillips 5×75 — Quantità: 1
• 11 — Cacciavite piatto 5×75 — Quantità: 1
• 12 — Blocco di riferimento Vickers 700–800 HV1 — Quantità: 1
• 13 — Blocco di riferimento Vickers 400–600 HV0.2 — Quantità: 1
• 14 — Copertura antipolvere — Quantità: 1
• 15 — Fusibile 2A — Quantità: 2
• 16 — Lampadina alogena 12V/20W (ricambio) — Quantità: 1
• 17 — Tavola di serraggio per lamine sottili — Quantità: 1
• 18 — Tavola di serraggio a bocca piatta — Quantità: 1
• 19 — Supporto per fili sottili — Quantità: 1
• 20 — Cavo di alimentazione — Quantità: 1
• 21 — Certificato di conformità — Quantità: 1
• 22 — Manuale d'uso — Quantità: 1
• 23 — Lista di imballaggio — Quantità: 1

Specifiche tecniche

• Denominazione modello: HV-5/10/30/50MPTA (serie)
• Forze di prova: da 1,961 N a 490,3 N a seconda del modello
• Controllo carico automatico con tempo di mantenimento programmabile (5–60 s)
• Torretta automatica per selezione obiettivo/punta
• Sistema di misura ottico ad alto ingrandimento con doppio canale ottico, rilevamento fotoelettrico e encoder ottico
• Operazione tramite schermo touch e display LCD per forze, tempi, conteggi e valori di durezza
• Risoluzione di misura: 0,025 μm
• Illuminazione alogena 12V/20W, luminosità regolabile, modalità risparmio energetico
• Piattaforma XY: 100 × 100 mm, corsa 25 × 25 mm, risoluzione 0,01 mm
• Modalità di prova: HV e HK; Norme: GB/T 4340.2, ISO 6507, ASTM E92
• Alimentazione: 220V 50Hz; Dimensioni: 500 × 330 × 660 mm; Peso: 55 kg
