Durometro macro Vickers BHV series

micro Vickersda bancoper lastre

Panoramica del prodotto

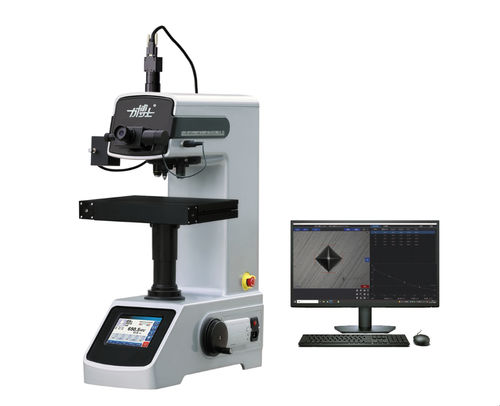

Il durometro Vickers BHV-5/10/30/50TPTA è progettato per prove Vickers micro e macro su materiali metallici e su alcuni materiali non metallici. Consente misure su componenti molto piccoli, lamierini sottili, fogli metallici, fili, strati induriti sottili e rivestimenti elettrodepositati, e permette di valutare la durezza interna di strati trattati per tempra ad induzione o cementazione seguendo la microstruttura. Lo strumento integra sistemi ottici, meccanici ed elettronici, con interfaccia touch screen e procedure di misura ripetibili.

Specifiche dettagliate
BHV-5TPTA — Forza di prova (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Forza di prova (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Scala: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Forza di prova (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Forza di prova (kgf): 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Scala: HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Forza di prova (N): 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Forza di prova (kgf): 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Scala: HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Forza di prova (N): 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Forza di prova (kgf): 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Scala: HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Parametri e funzioni generali
Selezione della forza di prova: touch screen
Metodo di applicazione della forza: automatico (carico/mantenimento/ scarico)
Tempo di mantenimento: regolabile da 0 a 99 s
Intervallo di misura della durezza: BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Altezza massima del campione: 110 mm (200 mm rimuovendo il manicotto di estensione)
Distanza dal centro dell'indenter alla parete macchina: 130 mm
Sistema ottico — Obiettivo/oculare/ingrandimento totale: BHV-5: 20× (osservazione), 40× (misura); oculare 10×; totale 200× (osservazione), 400× (misura). BHV-10: 10× (osservazione), 40× (misura). BHV-30/50: 10×/40× a seconda della funzione.
Risoluzione di misura: fino a 0,025 μm (variabile in base al modello); risoluzioni alternative: 0,0625 μm, 0,125 μm
Sollevamento del banco prova: manuale
Banco prova (XY) — Tavola manuale: 100 × 100 mm; corsa 25 × 25 mm; risoluzione 0,01 mm
Banco automatico: 312 × 225 mm; corsa X 110 mm; corsa Y 90 mm
Sorgente luminosa: 12V/20W
Alimentazione: 220V 50Hz
Dimensioni esterne (L×P×A): 500 × 330 × 660 mm
Peso: 55 kg

Ambito di applicazione
Adatto per prove di durezza Vickers su componenti metallici di piccole dimensioni, lamierini sottili, fogli metallici, fili, strati induriti sottili, rivestimenti elettrodepositati e materiali non metallici (vetro, gioielli, ceramica) che non possono essere testati con metodi a forza maggiore.

Caratteristiche / specifiche tecniche

• Modello / Serie: BHV-5/10/30/50TPTA
• Intervalli di forza: 0,2–50 kgf a seconda del modello (valori in N elencati sopra)
• Scale di durezza: HV0.2 a HV50 a seconda del modello
• Selezione tramite touch screen e carico/mantenimento/scarico automatico
• Misura ottica ad alto ingrandimento con doppio canale ottico e rilevamento fotoelettrico/optoelettronico
• Risoluzione di misura fino a 0,025 μm (dipende dal modello)
• Altezza campione fino a 110 mm (200 mm senza manicotto di estensione)
• Tavola XY con risoluzione fine e banco di prova automatico opzionale
• Alimentazione: 220V 50Hz; Sorgente luminosa: 12V/20W
• Dimensioni (L×P×A): 500×330×660 mm; Peso: 55 kg
