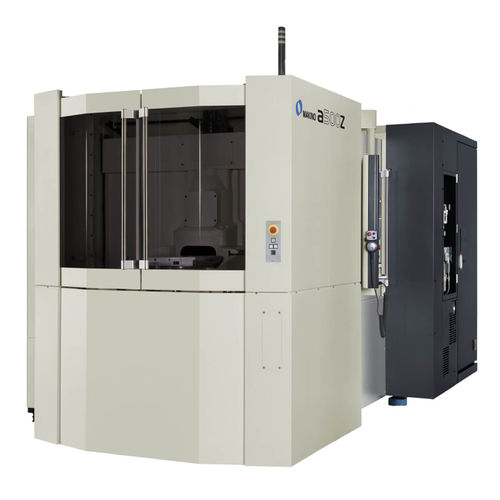

Centro di lavoro CNC 5 assi a500Z

orizzontalecon tavola rotanteBT 40

Questa macchina versatile si basa sulle prestazioni leader nel settore e sull’affidabilità dei nostri HMC a quattro assi della serie nx, aggiungendo un quinto asse di “tipo Z” costruito in fabbrica e completamente integrato per fronteggiare le sfide odierne della geometria più complesse in un numero minimo di configurazioni di bloccaggio e di operazioni di lavorazione. La disposizione cinematica unica dell’a500Z riduce al minimo le lunghezze del percorso di forza sia tramite il mandrino che tramite i pezzi da lavorare, trasferendo in modo efficace sia i carichi di taglio che le forze reattive nel banco con livellamento a tre punti della macchina, massimizzando sia le velocità di rimozione del metallo che la vita degli strumenti deperibili grazie alla rigidità del sistema senza eguali. L’a500Z accoglie pezzi da lavorare fino a Ø630 mm x 500 mm di altezza, con pesi di carico utile fino a 400 kg. Le corse X e Y sono rispettivamente di 730 mm e 750 mm, con la corsa Z che spazia da 500 mm a 700 mm, a seconda del posizionamento degli assi rotanti. Entrambe le tavole rotanti sono ad azionamento diretto, con movimento illimitato a 360° sull’asse B e a 180° sull’innovativo asse C a “stile inclinato”. Ciò consente un intervallo completo di posizionamento dei pezzi da lavorare che spazia dalla parte superiore del pallet in posizione orizzontale rispetto alla linea mediana del mandrino alla posizione parallela alla linea mediana del mandrino, o in qualsiasi altro punto tra questi due estremi.
