Centro di lavoro CNC 5 assi MCD1516-5XA
orizzontale60 utensili120 utensili

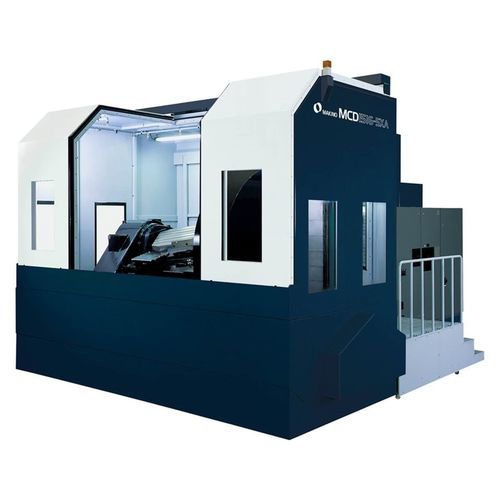

Centro di lavoro CNC 5 assi - MCD1516-5XA - MAKINO Milling Machine - orizzontale / 60 utensili / 120 utensili
Centro di lavoro CNC 5 assi - MCD1516-5XA - MAKINO Milling Machine - orizzontale / 60 utensili / 120 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
orizzontale
Numero di utensili
30 utensili, 60 utensili, 120 utensili
Applicazioni
per utensili, per pezzi di grandi dimensioni
Altre caratteristiche
ad alta velocità
Corsa X

1.500 mm
(59,06 in)

Corsa Y

1.600 mm
(62,99 in)

Corsa Z

1.300 mm
(51,18 in)

Velocità di rotazione

6.000 rpm
(37.699 rad.min-1)

Velocità di avanzamento asse X

16.000 mm/min
(10,5 in/s)

Velocità di avanzamento asse Y

16.000 mm/min
(10,5 in/s)

Velocità di avanzamento asse Z-Not Tr-

16.000 mm/min
(10,5 in/s)

Carico massimo del piano di lavoro

5.060 lb
(2.295 kg)

Peso massimo utensili

66 lb
(29,9 kg)

Descrizione

Panoramica del prodotto
Centro di lavoro orizzontale 5 assi con struttura trunnion progettato per l'asportazione efficiente di grandi pezzi e geometrie complesse. Adatto per pezzi su pallet con riduzione delle operazioni di allestimento.

Descrizione dettagliata
Centro di lavorazione 5 assi tipo trunnion con pallet 1000 × 1000 mm e portata massima per pallet fino a 2300 kg. Velocità mandrino standard 6000 min-1; mandrino barra opzionale con corsa 300 mm e mandrini RJ ad alta velocità (15000 / 18000 min-1) disponibili. Le superfici di guida a scorrimento semi‑galleggiante mantengono la resistenza allo scorrimento costante indipendentemente dal carico del pezzo, riducendo il gioco. È di serie lo stabilizzatore di colonna per limitare le variazioni d'assetto e stabilizzare le lavorazioni di lunga durata. La macchina è dotata di protezione anti‑spruzzo completa e dispone di camera a temperatura controllata opzionale per la gestione termica.

Caratteristiche principali
  • Struttura trunnion per lavorazioni 5 assi efficienti di pezzi di grandi dimensioni
  • Mandrino standard 6000 min-1; mandrino barra (corsa 300 mm) e mandrino RJ ad alta velocità (15000 / 18000 min-1) opzionali
  • Guide semi‑galleggianti per stabilizzare la resistenza allo scorrimento e ridurre il gioco
  • Stabilizzatore di colonna di serie per mantenere la precisione in cicli lunghi
  • Protezione anti‑spruzzo completa e camera a temperatura controllata opzionale per controllo termico


Specifiche principali (estratto)
  • Modello: MCD1516-5XA
  • Struttura: Centro di lavoro orizzontale 5 assi trunnion
  • Dimensione pallet: 1000 × 1000 mm
  • Corsa assi: X 1500 mm / Y 1600 mm / Z 1300 mm
  • Campo assi rotativi: A 115° (−100 a +15°) / B 360°
  • Velocità mandrino: 10–6000 min-1 (opzioni: 4000, 8000, 15000, 18000 min-1)
  • Attacco mandrino: cono 7/24 #50 (opzione: HSK-A100)
  • Dimensione max pezzo: Φ2000 × SR1530 mm (con limitazioni)
  • Portata massima pallet: 2300 kg
  • Capacità utensili: 30 utensili standard (opzioni: 60, 99, 120)
  • Lunghezza max utensile: 750 mm
  • Diametro max utensile: 125 / 300 mm (senza restrizione / con restrizione)
  • Massa max utensile: 30 kg
  • Velocità rapido/taglio: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
