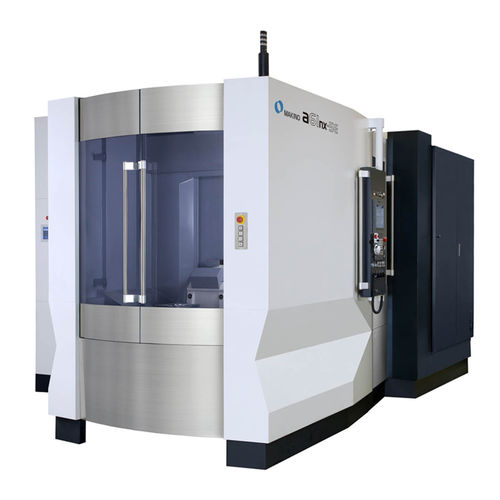

Centro di lavoro CNC 5 assi a61nx-5E
orizzontalecon tavola rotanteper alluminio

centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
orizzontale
Struttura
con tavola rotante
Materiale lavorato
per alluminio
Numero di utensili
60 utensili
Applicazioni
per produzione di pezzi piccoli, per il settore aerospaziale
Altre caratteristiche
ad alta produttività, a presa diretta, ad alta potenza, con cambio pallet
Corsa X

730 mm
(29 in)

Corsa Y

730 mm
(29 in)

Corsa Z

680 mm
(27 in)

Velocità di rotazione

14.000 rpm, 24.000 rpm
(87.965 rad.min-1, 150.796 rad.min-1)

Potenza

80 kW
(108,77 hp)

Velocità di avanzamento asse X

48.000 mm/min
(31 in/s)

Velocità di avanzamento asse Y

48.000 mm/min
(31 in/s)

Velocità di avanzamento asse Z-Not Tr-

43.000 mm/min
(28 in/s)

Carico massimo del piano di lavoro

150 kg
(331 lb)

Peso massimo utensili

12 kg
(26,5 lb)

Descrizione

Il centro di lavoro orizzontale a 5 assi dell’a61nx-5E offre la soluzione dalle giuste dimensioni per la produzione di piccoli componenti aerospaziali Il centro di lavoro orizzontale a cinque assi dell’a61nx-5E è costruito specificamente per la lavorazione ad alta efficienza dell’alluminio di componenti complessi a cinque assi di dimensioni medio-piccole e di componenti aerospaziali monolitici. La sua struttura è basata sulle macchine della serie nx ampiamente utilizzate. L’a61nx-5E incrementa la produttività grazie all’aggiunta di assi rotanti gemelli ad azionamento diretto. L’a61nx-5E dispone di un innovativo cambia-pallet automatico che carica direttamente il pallet su una tavola rotante del 5° asse, fornendo una superficie piana per il caricamento ergonomico dei pezzi da lavorare. Le opzioni del mandrino per l’a61nx-5E spaziano dal mandrino standard ad alta potenza da 14.000 giri/min all’eccellente mandrino a 80 kW (carico nominale) a 24.000 giri/min per la lavorazione dell’alluminio nel settore aerospaziale. Questo mandrino a nucleo refrigerato e lubrificato al di sotto del binario presenta velocità di rimozione metallo fino a 5.000 mm cubi al minuto nella lavorazione dell’alluminio. L’a61nx-5E fornisce la rimozione del metallo e la produttività delle macchine MAG di Makino a una piattaforma più piccola, consentendo ai produttori del settore aerospaziale di “dimensionare correttamente” la produzione dei loro componenti.
