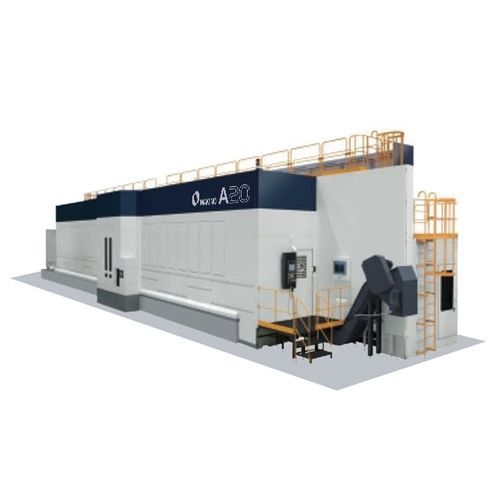

Centro di lavoro CNC 5 assi MAG A12-MAG A20.H

orizzontaleper alluminio120 utensili

Panoramica
Il MAG A12‑MAG A20.H è un centro di lavoro orizzontale 5 assi progettato per la lavorazione aerospaziale ad alta produttività di grandi parti monolitiche in alluminio complesse. Offre corse estese e un'ampia capacità pallet rispetto ai modelli MAG più piccoli, abbinando un mandrino ad alta velocità e potenza a dinamiche assiali rapide per massimizzare la capacità di asportazione di truciolo.

Caratteristiche principali

• Mandrino 33.000 giri/min con 130 kW per elevate rese di asportazione
• Corsi X/Y/Z estesi e grande dimensione pallet per la lavorazione di grandi componenti aerospaziali
• Mandrino compatto e punto di pivot corto per accessibilità a cinque facce e riduzione degli allestimenti
• Alte velocità di rapido e avanzamenti di taglio per massimizzare il tempo di mandrino in lavorazione
• Pronto per automazione: integrazione con sistemi automatici di trasferimento e stoccaggio pallet per funzionamento prolungato senza presidio (opzioni disponibili)

Specifiche tecniche

• Pallet: Fino a 20.000 x 2.300 mm
• Corsa X/Y/Z: Fino a 20.200 / 2.500 / 650 mm
• Asse A: 220° (-110° a +110°)
• Asse C: 360°
• Velocità mandrino: 33.000 giri/min
• Potenza mandrino: 130 kW
• Rapido (X/Y/Z): 65.000 mm/min
• Avanzamento di taglio (X/Y/Z): 65.000 mm/min
• Involucro massimo pezzo: Fino a 20.000 x 2.300 x 500 mm (con limitazioni)
• Portata massima: Fino a 10.500 kg
• Capacità ATC: 120 utensili
• Tool-to-tool: 13 s
• Chip-to-chip: 20 s
• Lunghezza max utensile (HSK): 305 mm
• Diametro max utensile: 100 mm
• Peso max utensile: 8 kg

Note correlate
La piattaforma MAG A Series privilegia il contouring di precisione rapido combinando velocità e potenza del mandrino con elevate dinamiche assiali per massimizzare il tempo produttivo di taglio riducendo allestimenti e variazioni di processo.

Specifiche (sintesi)

• Dimensioni pallet: Fino a 20.000 x 2.300 mm
• Corse assi: X fino a 20.200 mm; Y fino a 2.500 mm; Z fino a 650 mm
• Corsa asse A: 220° (-110° a +110°)
• Corsa asse C: 360°
• Mandrino: 33.000 giri/min, 130 kW
• Rapido / avanzamento di taglio: 65.000 mm/min (X/Y/Z)
• Involucro pezzo: Fino a 20.000 x 2.300 x 500 mm
• Portata massima: 10.500 kg
• Capacità ATC: 120 utensili; tool-to-tool 13 s; chip-to-chip 20 s
• Lunghezza max utensile (HSK): 305 mm; diametro: 100 mm; peso: 8 kg
