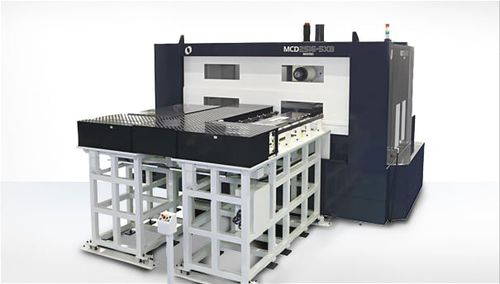

Centro di lavoro CNC 5 assi MCD2516-5XB

orizzontale60 utensili120 utensili

Panoramica del prodotto
Il MCD2516-5XB è un centro di lavoro orizzontale a 5 assi progettato per l'indicizzazione multifaccia e l'utensilatura simultanea a 5 assi di componenti grandi e complessi per i settori aerospaziale e industriale. Unisce capacità di bloccaggio elevate a feedback di precisione e sistemi di stabilità termica per una produzione coerente ad alta precisione.

Caratteristiche principali

• Mandrino standard 6.000 giri/min, con opzioni di mandrini ad alta velocità per applicazioni specifiche.
• Capacità per pezzi di grandi dimensioni fino a 2.700 × 1.600 mm e portata circa 2.000 kg (≈4.400 lb), a seconda della configurazione.
• Feedback con scala 0,1 µm per un posizionamento preciso.
• Sistemi di stabilità termica inclusi Makino Thermal Stabilizer; Camera termica opzionale per controllo della temperatura.
• Assi A e B con indicizzazione a 0,0001° per lavorazioni multifaccia ad alta precisione e controllo 5 assi simultaneo.
• Capacità di indicizzazione multifaccia per lavorazione efficiente di componenti grandi e asimmetrici.
• Magazzino utensili standard 30 posti (opzioni: 60, 99, 120).

Dimensioni / capacità (valori selezionati)
Piano: 1800 × 1000 mm
Corsa: X 2500 mm, Y 1600 mm, Z 1300 mm
Pezzo massimo (esempio): fino a 2700 × 1600 mm R (dipende dalla geometria; alcune configurazioni riportano volumi limitati come 2400 × 1100 × 790 mm)
Portata massima: ≈2000 kg (≈4.400 lb)

Note

• Velocità rapida (metrico): 16.000 mm/min.
• Avanzamento di taglio (valori a catalogo): 630 in/min (elencato in unità imperiali).
• Diametro massimo utensile (elencato in unità imperiali): 11,81".

Specifiche tecniche

• Modello: MCD2516-5XB
• Tipo: centro di lavoro orizzontale 5 assi
• Velocità mandrino: 6.000 giri/min (standard)
• Dimensione piano: 1800 × 1000 mm
• Corsa: X 2500 mm; Y 1600 mm; Z 1300 mm
• Asse A: 130° (–110° a +20°)
• Asse B: ±225°
• Capacità ATC: 30 (opzioni: 60, 99, 120)
• Feedback & precisione: feedback scala 0,1 µm; indicizzazione A/B 0,0001°
• Misure termiche: Makino Thermal Stabilizer; Camera termica opzionale
