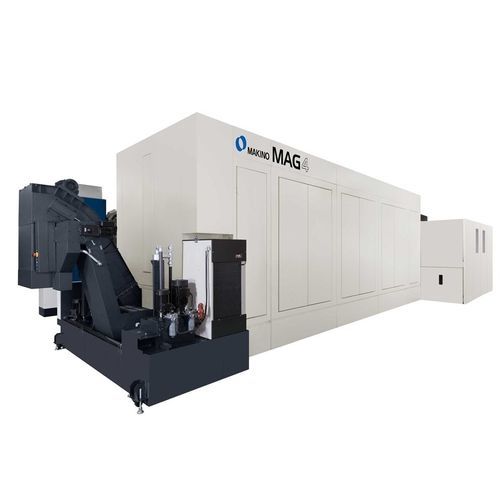

Centro di lavoro CNC 5 assi MAG4

orizzontaleper alluminio120 utensili

Panoramica del prodotto
Il MAG4, centro di lavoro orizzontale 5 assi, è progettato per l'usinaggio aeronautico ad alta produttività di componenti monolitici in alluminio di grande dimensione e complessità. Offre corse X e Y maggiorate e un pallet più grande rispetto ai modelli MAG3, fornendo accesso su cinque facce per componenti strutturali di grandi dimensioni come le nervature dell'ala. Il MAG4 integra un mandrino da 33.000 giri/min e 130 kW con rapida accelerazione e refrigerazione attraverso il mandrino per massimizzare la rimozione di materiale.

Caratteristiche principali

• Mandrino da 33.000 giri/min abbinato a 130 kW per elevate capacità di asportazione.
• Corse X e Y ampliate e pallet di maggiori dimensioni per lavorazione di grandi strutture aeronautiche.
• Mandrino compatto e punto di pivot corto per eccellente accessibilità su cinque facce e ridotti set-up.
• Alte velocità di avanzamento rapido e di taglio per massimizzare il tempo di taglio effettivo.
• Possibilità di refrigerazione through-spindle con supporto ad alta pressione per strategie di taglio avanzate.
• Cambiattrezzi automatico (ATC) con opzioni di ampia capacità (120 standard, 180 opzionale).

Compatibilità / Integrazione
Compatibile con i sistemi di trasferimento e stoccaggio pallet automatici Makino MMC2. Il MAG4 può essere configurato per periodi prolungati di funzionamento senza supervisione e integrato nei flussi produttivi aerospaziali ad alta produttività, supportando l'automazione dei pallet e la produzione lights-out programmata.

Caratteristiche / specifiche tecniche

• Pallet: 3.500 x 2.000 mm (137,8" x 78,7").
• Corsa (metrica): X: 4.000 mm, Y: 2.200 mm, Z: 800 mm.
• Corsa (imperiale): X: 157,5", Y: 86,6", Z: 31,5".
• Asse A: ±110°.
• Asse C: 360°.
• Velocità e potenza mandrino: 33.000 giri/min – 130 kW (174 HP).
• Velocità rapida (metrica): X: 62,7 m/min, Y: 50,0 m/min, Z: 60,0 m/min.
• Velocità rapida (imperiale): X: 2.468 ipm, Y: 1.968 ipm, Z: 2.362 ipm.
• Avanzamento di taglio (metrico): 50,0 m/min.
• Avanzamento di taglio (imperiale): 1.968 ipm.
• Pezzatura massima (metrica): 4.000 x 2.000 x 700 mm.
• Pezzatura massima (imperiale): 157,5" x 78,7" x 27,6".
• Portata massima: 4.000 kg (8.818 lbs).
• Capacità ATC: 120 (opzionalmente 180).
• Diametro massimo utensile: 100 mm (3,9").
• Peso massimo utensile: 8 kg (17,6 lbs).
• Capacità ATC opzionale: Sì.
• Refrigerazione through-spindle: 1,5 MPa (217 psi).
