Centro di lavoro CNC 5 assi MAG A6
orizzontaleper alluminio120 utensili

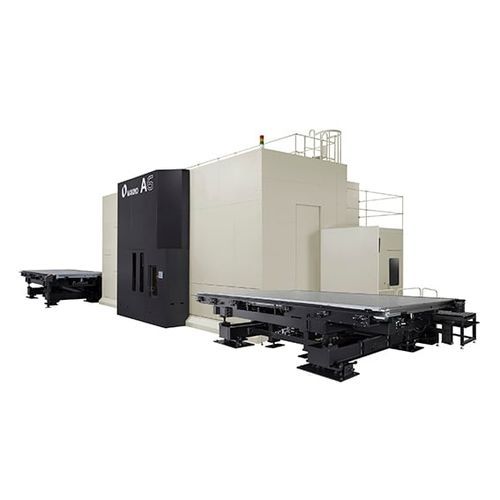

Centro di lavoro CNC 5 assi - MAG A6 - MAKINO Milling Machine - orizzontale / per alluminio / 120 utensili
Centro di lavoro CNC 5 assi - MAG A6 - MAKINO Milling Machine - orizzontale / per alluminio / 120 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
orizzontale
Materiale lavorato
per alluminio
Numero di utensili
120 utensili
Applicazioni
per il settore aerospaziale, per pezzi di grandi dimensioni
Altre caratteristiche
ad alta produttività, ad alta potenza, ad alta velocità, con cambio pallet
Corsa X

6.200 mm
(244,09 in)

Corsa Y

2.200 mm
(86,61 in)

Corsa Z

650 mm
(25,59 in)

Velocità di rotazione

33.000 rpm
(207.345 rad.min-1)

Velocità di avanzamento asse X

65.000 mm/min
(42,65 in/s)

Velocità di avanzamento asse Y

65.000 mm/min
(42,65 in/s)

Velocità di avanzamento asse Z-Not Tr-

65.000 mm/min
(42,65 in/s)

Carico massimo del piano di lavoro

5.000 kg
(11.023 lb)

Peso massimo utensili

8 kg
(17,6 lb)

Tempo per cambio utensile

13 s

Descrizione

Panoramica
Il centro di lavorazione orizzontale 5 assi MAG A6 è progettato specificamente per lavorazioni aerospaziali ad alta produttività di grandi pezzi monolitici in alluminio complessi. Con corse e dimensioni del pallet maggiori rispetto alle macchine più piccole della famiglia MAG, il MAG A6 integra un mandrino ad alta velocità e alta potenza e movimenti rapidi della macchina per massimizzare la rimozione di materiale.

Caratteristiche principali
  • Progettato per lavorazioni aerospaziali di grandi pezzi monolitici in alluminio complessi
  • Mandrino 33.000 g/min – 130 kW per elevate capacità di asportazione
  • Mandrino compatto e punto di pivot corto per accesso alle cinque facce del pezzo, riducendo allestimenti e variazioni di processo
  • Può essere integrato con un sistema automatico di trasferimento e stoccaggio pallet per operazioni prolungate non presidiate

Specifiche tecniche (Metriche)
Asse A: 220° (-110° ~ +110°)
Asse C: 360°
RPM mandrino: 33,000 rpm
Velocità rapida: 65,000 mm/min (X, Y, Z)
Velocità di taglio: 65,000 mm/min (X, Y, Z)
Pezzo massimo: 6,000 mm x 2,200 mm x 500 mm (con limitazioni)
Carico massimo: 5,000 kg
Capacità ATC: 120
Tool to Tool: 13 sec
Chip to Chip: 20 sec
Lunghezza massima utensile HSK: 305 mm
Diametro massimo utensile: 100 mm
Peso massimo utensile: 8 kg

Specifiche tecniche (Imperiali)
Pallet: 236.0" x 78.7"
Assi (corsa esempio): X: 244.1" Y: 86.6" Z: 25.6"
Asse A: 220° (-110° ~ +110°)
Asse C: 360°
RPM mandrino: 33,000 rpm
Velocità rapida: 5,560 IPM (X, Y, Z)
Velocità di taglio: 5,560 IPM (X, Y, Z)
Pezzo massimo: 236" x 86.6" x 19.7" (con limitazioni)
Carico massimo: 11,000 lbs
Capacità ATC: 120
Tool to Tool: 13 sec
Chip to Chip: 20 sec
Lunghezza massima utensile HSK: 12.0"
Diametro massimo utensile: 3.9"
Peso massimo utensile: 17.6 lbs

Note
La piattaforma macchina è progettata per fornire capacità di contornatura di precisione rapida massimizzando la percentuale di tempo di mandrino in taglio. La serie MAG privilegia elevata velocità e potenza del mandrino combinate con dinamica macchina adatta ad applicazioni aerospaziali su grandi parti con forte asportazione di materiale.
