Centro di lavoro CNC 5 assi MCD2016-5XA
orizzontale60 utensili120 utensili

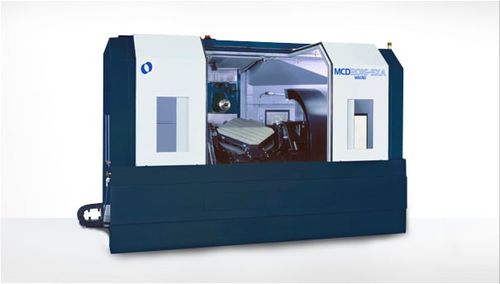

Centro di lavoro CNC 5 assi - MCD2016-5XA - MAKINO Milling Machine - orizzontale / 60 utensili / 120 utensili
Centro di lavoro CNC 5 assi - MCD2016-5XA - MAKINO Milling Machine - orizzontale / 60 utensili / 120 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
orizzontale
Numero di utensili
30 utensili, 60 utensili, 120 utensili
Applicazioni
per utensili, per pezzi di grandi dimensioni, per lavorazione meccanica pesante
Altre caratteristiche
ad alta velocità
Corsa X

2.000 mm
(78,74 in)

Corsa Y

1.600 mm
(62,99 in)

Corsa Z

1.300 mm
(51,18 in)

Velocità di rotazione

6.000 rpm
(37.699 rad.min-1)

Velocità di avanzamento asse X

16.000 mm/min
(10,5 in/s)

Velocità di avanzamento asse Y

16.000 mm/min
(10,5 in/s)

Velocità di avanzamento asse Z-Not Tr-

16.000 mm/min
(10,5 in/s)

Carico massimo del piano di lavoro

5.060 lb
(2.295 kg)

Descrizione

Panoramica
Progettato per la lavorazione di stampi a 5 assi, il centro di lavoro orizzontale MCD2016-5XA offre indicizzazione multifaccia e controllo simultaneo a 5 assi per la produzione di stampi ad alta velocità e precisione. Il mandrino standard da 6.000 giri/min e la struttura per carichi pesanti consentono di lavorare pezzi fino a ø2000 mm e 5.060 lbs (≈ 2,3 tonnellate).

Riepilogo tecnico
  • Retroazione ad alta precisione e stabilità termica: retroazione su scala 0,1 µm con Makino Thermal Stabilizer di serie; Thermal Chamber disponibile come opzione.
  • Assi A e B: indicizzazione 0,0001° per lavorazioni multifaccia precise e controllo simultaneo a 5 assi.
  • Progettato per lavorazioni pesanti e indicizzazione multifaccia di grandi pezzi per stampi.

Specifiche principali (tabella)
Pallet: 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm
A-Axis: 115° (-100° to +15°)
B-Axis: 360°
C-Axis: None
Giri mandrino: 6.000 giri/min
Velocità rapida: 16.000 mm/min
Avanzamento di taglio: 630 in/min
Pezzo massimo: ø2000 x 1520 mm R
Portata massima: 5.060 lbs.
Capacità ATC: 30 (60, 99, 120)
Diametro utensile max: 11,81"

Caratteristiche / specifiche tecniche
  • Modello: MCD2016-5XA
  • Tipo di macchina: Centro di lavoro orizzontale 5 assi
  • Dimensione pallet: 1000 mm
  • Corse (X × Y × Z): 2000 mm × 1600 mm × 1300 mm
  • Corsa asse A: 115° (-100° to +15°)
  • Corsa asse B: 360°
  • Asse C: Nessuno
  • Velocità mandrino: 6.000 giri/min (standard)
  • Velocità rapida: 16.000 mm/min
  • Avanzamento di taglio: 630 in/min
  • Capacità massima pezzo: ø2000 × 1520 mm R
  • Portata massima: 5.060 lbs (≈ 2,3 tonnellate)
  • Capacità ATC: 30 utensili (opzioni: 60, 99, 120)
  • Diametro utensile max: 11,81"
  • Risoluzione feedback: retroazione su scala 0,1 µm
  • Precisione di indicizzazione: assi A/B indicizzazione 0,0001°
  • Stabilità termica: Makino Thermal Stabilizer di serie; Thermal Chamber opzionale
  • Applicazione prevista: indicizzazione multifaccia e lavorazione simultanea 5 assi di grandi pezzi per stampi
