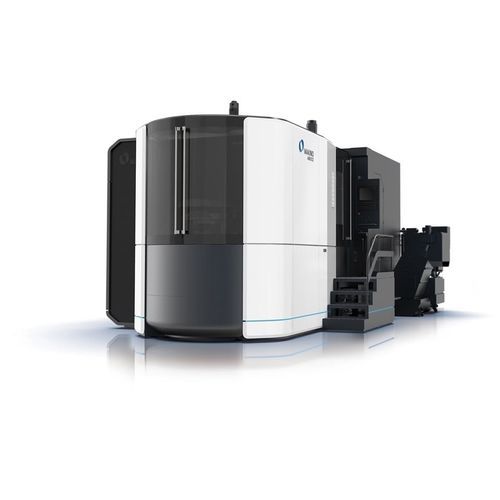

Centro di lavoro CNC 5 assi a900Z

orizzontale60 utensilia presa diretta

Panoramica
Il Makino a900Z è un centro di lavoro orizzontale 5 assi con quinto asse di tipo Z integrato in fabbrica, progettato per lavorare geometrie complesse con meno sistemi di bloccaggio. Supporta pezzi di grandi dimensioni fino a Φ1250×1000 mm e una portata massima del pallet di 1200 kg, offrendo elevate capacità di asportazione truciolo su un letto livellato a tre punti e alta rigidità.

Dettagli del prodotto
La cinematica della macchina riduce le lunghezze dei percorsi delle forze attraverso il mandrino e il pezzo, trasferendo efficientemente i carichi di taglio al letto a tre punti. Questa configurazione massimizza i tassi di asportazione e prolunga la vita utensile grazie alla rigidità del sistema, sfruttando la consolidata piattaforma HMC della serie nx.

Caratteristiche principali

• Quinto asse di tipo Z integrato in fabbrica (capacità 5 assi)
• Progettato per ridurre le operazioni di bloccaggio per geometrie complesse
• Distribuzione cinematica che minimizza le lunghezze dei percorsi di forza mandrino/pezzo
• Letto livellato a tre punti per il trasferimento efficiente dei carichi di taglio e delle forze reattive
• Elevata rigidità di sistema per massimizzare l'asportazione e la durata degli utensili
• Basato sulla comprovata piattaforma HMC 4 assi della serie nx

Specifiche tecniche

• Marca: Makino
• Modello: a900Z
• Categoria prodotto: Centro di lavoro orizzontale 5 assi
• Dimensione massima pezzo: Φ1250 × 1000 mm
• Portata massima pallet: 1200 kg
• Dimensione pallet: 800 × 800 mm
• Corsa (X/Y/Z): 1400 / 1200 / 1185–1265 mm
• Assi B/C: B 360° / C 180°
• Mandrino: BT50 (opzione HSK-A100)
• Velocità mandrino: 20–10000 min⁻¹ (opzioni 8000, 15000)
• Velocità rapida (X/Y/Z): 60000 mm/min
• Magazzino utensili: 60 utensili (opzione 185)
• Lunghezza/diametro max utensile: 900 mm / fino a 356 mm
