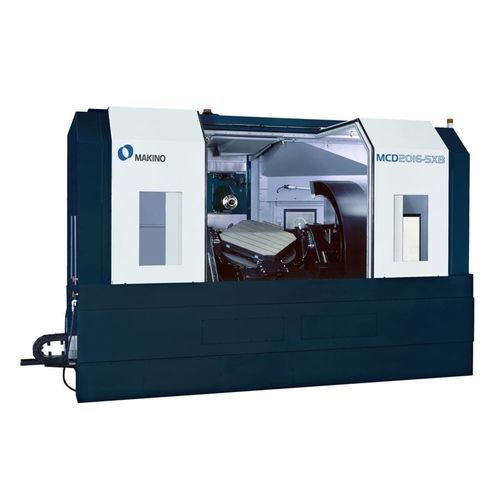

Centro di lavoro CNC 5 assi MCD2016-5XB

orizzontale60 utensili120 utensili

Panoramica
Il MCD2016-5XB è un centro di lavoro orizzontale 5 assi progettato per l'indicizzazione multifaccia e la lavorazione simultanea a 5 assi di pezzi di grandi dimensioni.

Sintesi
Il MCD2016-5XB integra indicizzazione multifaccia e controllo simultaneo a 5 assi per lavorazioni ad alta velocità e alta precisione di componenti di grandi dimensioni. È fornito di serie con un mandrino da 6.000 giri/min per lavorazioni pesanti su pezzi fino a 2,3 m di diametro e con portata fino a 2.000 kg. La macchina utilizza retroazione di scala da 0,1 µm e misure di stabilità termica, inclusi il Makino Thermal Stabilizer (di serie) e la Thermal Chamber opzionale, per mantenere la precisione durante cicli continui prolungati. Gli assi A e B offrono indicizzazione di 0,0001 gradi per lavorazioni multifaccia precise e operazioni simultanee a 5 assi.

Specifiche tecniche (metriche)
Pallet: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• Asse A: -110° a +20°
• Asse B: +/-225°
• Asse C: Nessuno
• RPM mandrino: 6.000 giri/min (4K, 8K, 15K, 18K opzionali)
• Spostamento rapido: 16.000 mm/min
• Velocità di taglio: 16.000 mm/min
• Pezzo massimo: 1100 mm x 2000 mm x 640 mm (con limitazioni)
• Portata massima: 2.000 kg
• Capacità ATC: 30 (60, 99, 120 opzionali)
• Tool to Tool: 18 sec
• Diametro massimo utensile: 300 mm
• Peso massimo utensile: 30 kg

Specifiche tecniche (imperiali)
Pallet: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• Asse A: -115° a +20°
• Asse B: +/-225°
• Asse C: Nessuno
• RPM mandrino: 6.000 giri/min (4K, 8K, 15K, 18K opzionali)
• Spostamento rapido: 630 IPM
• Velocità di taglio: 630 IPM
• Pezzo massimo: 43.3" x 78.7" x 25.2" (con limitazioni)
• Portata massima: 4,400 lbs
• Capacità ATC: 30 (60, 99, 120 opzionali)
• Tool to Tool: 18 sec
• Diametro massimo utensile: 11.8"
• Peso massimo utensile: 66.1 lbs

Specifiche tecniche

• Modello: MCD2016-5XB
• Tipo macchina: Centro di lavoro orizzontale 5 assi
• Mandrino standard: 6.000 giri/min (opzionali 4K, 8K, 15K, 18K)
• Retroazione di scala: 0,1 µm
• Controllo termico: Makino Thermal Stabilizer (standard) e Thermal Chamber (opzionale)
• Precisione di indicizzazione assi: indicizzazione 0,0001 gradi su assi A e B
• Capacità pezzo: fino a 2,3 m di diametro e portata fino a 2.000 kg
• ATC: 30 utensili standard, opzioni 60/99/120
• Tempo cambio utensile: 18 secondi (tool-to-tool)
