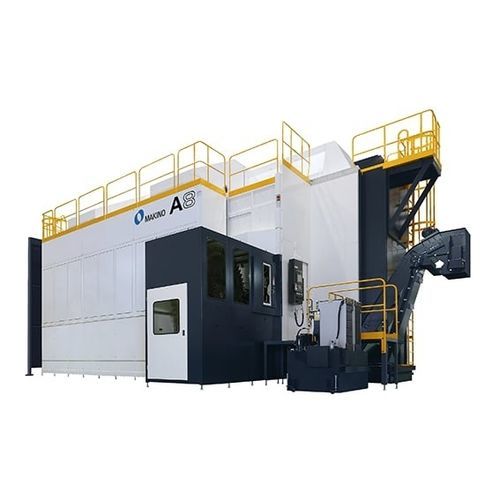

Centro di lavoro CNC 5 assi MAG A8

orizzontaleper alluminio120 utensili

Panoramica
Il MAG A8, centro di lavoro orizzontale a 5 assi, è progettato per la lavorazione aerospaziale ad alta produttività di grandi componenti monolitici complessi in alluminio. Con corse estese e pallet di grandi dimensioni, il MAG A8 combina una mandrino ad alta velocità e alta potenza con elevate velocità di attraversamento per massimizzare l'asportazione di materiale e ridurre i tempi ciclo. La macchina può essere integrata con un sistema automatico di trasferimento e stoccaggio pallet per lunghi periodi di funzionamento non presidiato.

Caratteristiche principali

• Mandrino 33,000 rpm con potenza di 130 kW per elevate velocità di asportazione
• Grande pallet (8.000 x 2.000 mm) e corse X/Y/Z estese per accogliere monoliti aerospaziali sovradimensionati
• Design compatto del mandrino e punto di snodo corto per accessibilità su cinque facce, minimizzando le impostazioni
• Integrazione opzionale con sistemi automatici di trasferimento e stoccaggio pallet per produzione prolungata non presidiata
• Alte velocità di rapido e avanzamenti di taglio (65.000 mm/min) per massimizzare il tempo mandrino in taglio
• Cambio utensili automatico da 120 posizioni (ATC) per supportare lunghe serie produttive

Applicazioni

• Lavorazione aerospaziale ad alta produttività di componenti monolitici complessi in alluminio

Specifiche tecniche

• Pallet: 8.000 x 2.000 mm
• Corse X / Y / Z: X: 8.200 mm; Y: 2.200 mm; Z: 650 mm
• Asse A: 220° (-110° a +110°)
• Asse C: 360°
• Velocità mandrino: 33,000 rpm
• Potenza mandrino: 130 kW
• Spostamento rapido (X, Y, Z): 65.000 mm/min
• Velocità di taglio (X, Y, Z): 65.000 mm/min
• Pezzo massimo: 8.000 mm x 2.200 mm x 500 mm (con limitazioni)
• Portata massima: 5.000 kg
• Capacità ATC: 120 utensili
• Tempo utensile a utensile: 13 s
• Tempo truciolo a truciolo: 20 s
• Lunghezza massima utensile (HSK): 305 mm
• Diametro massimo utensile: 100 mm
• Peso massimo utensile: 8 kg
