Sistema di misurazione di posizione

di distanzaa laserper cavi aerei

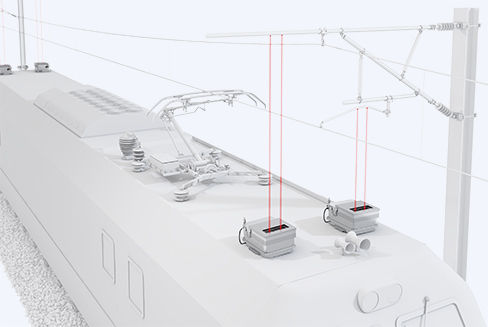

Una volta completata l'ispezione e raccolti i flussi di dati, il team di manutenzione deve basarsi solo su alcune informazioni specifiche riguardanti l'esatta posizione delle sezioni difettose. Il sistema di rilevamento dei pali fornisce correttamente queste informazioni. Le sezioni difettose sono localizzate dai due pali che le confinano. Il rilevamento continuo della struttura di supporto del filo di catenaria lungo il binario, integrato dalla posizione precisa dei pali, consente di calcolare immediatamente la posizione esatta del guasto. Rilevamento dei pali Il sistema è costituito da due unità di acquisizione montate una accanto all'altra sul tetto della cabina di ispezione. Ogni unità comprende due sistemi di misurazione della distanza con i raggi diretti verticalmente verso l'alto. La luce di un raggio laser modulato ad alta frequenza viene riflessa dagli oggetti e raccolta da una lente su un rilevatore. La fase del segnale rilevato differisce da quella del segnale emesso a causa del tempo di volo della luce. Da questo spostamento di fase si può dedurre la distanza dell'oggetto. Il sistema registra un polo se entrambi i raggi laser di un'unità di acquisizione vengono riflessi simultaneamente.
