Ruota girevole Q-B13- 3B series

fissacon piastra girevoleper apparecchiatura medica

Panoramica
Forcella in acciaio inossidabile EN 1.4301 / AISI 304, testa girevole con doppio cuscinetto a sfere, asse ruota con dado o cuscinetto liscio, nucleo ruota in poliammide blu, opzioni di cuscinetti inox (cuscinetto liscio, cuscinetto a rulli o cuscinetto a sfere di precisione sigillato), fissaggio su piastra. Disponibili varianti girevoli e fisse, comprese versioni con bloccaggio totale e diversi supporti/piastra.

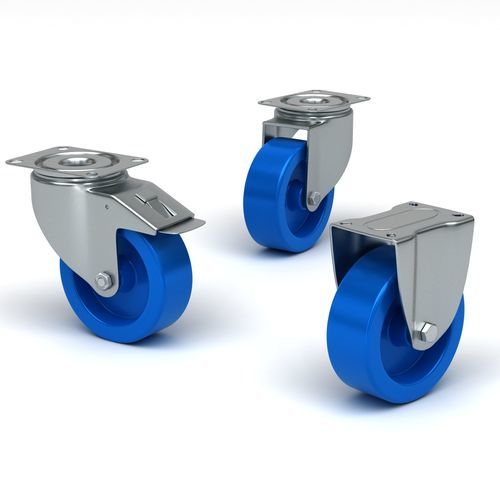

Varianti principali

• Ruota girevole industriale con bloccaggio totale e nucleo in poliammide blu (fissaggio su piastra)
• Ruota girevole industriale con staffa a piastra in acciaio inox
• Ruota fissa industriale con nucleo in poliammide blu

Vantaggi

• Materiali resistenti alla corrosione: componenti in acciaio inox per durabilità in ambienti umidi e aggressivi
• Ruote anti-traccia: poliammide blu per evitare segni sul pavimento
• Elevata capacità di carico: soluzioni per 200 kg e 400 kg in funzione della taglia
• Facile pulizia: design igienico adatto ad ambienti lavabili
• Conformità igienica: progettazione in linea con EHEDG e indicazioni FDA

Dati tecnici – Ruota girevole con bloccaggio totale (modelli NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Diametro ruota: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Larghezza battistrada: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Durezza battistrada: Shore D 75 (tutte le taglie)
Dimensione piastra: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Interassi fori piastra: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferenza di rotazione: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperatura di esercizio: -40 / +80 °C (tutte le taglie)
Norma: EN 12532 (tutte le taglie)
Peso: 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Capacità di carico (dinamica): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacità di carico (statica): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Dati tecnici – Ruota girevole con staffa a piastra inox (modelli NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Diametro ruota: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Larghezza battistrada: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Durezza battistrada: Shore D 75
Dimensione piastra: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Interassi fori: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Raggio di rotazione / Interferenza (valori selezionati): Offset 34/34/32/53/53 mm; Raggio di rotazione 74/84/95/128/153 mm; Interferenza 148 / 168 / 190 / 256 / 306 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperatura: -40 / +80 °C
Norma: EN 12532
Peso: 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Capacità: 200 kg / 400 kg secondo taglia; capacità statica fino a 800 kg

Dati tecnici – Ruota fissa industriale (modelli NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Diametro ruota: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Larghezza battistrada: 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Durezza battistrada: Shore D 75 (tutte)
Dimensione piastra: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Interassi fori: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperatura: -40 / +80 °C
Norma: EN 12532
Peso: 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Capacità dinamica: 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacità statica: 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Applicazioni
Ideali per l'industria alimentare, impianti farmaceutici, ambienti medici e camere bianche dove igiene, resistenza alla corrosione e facilità di pulizia sono fondamentali.

Caratteristiche / specifiche tecniche

• Materiale forcella e piastra: acciaio inossidabile EN 1.4301 / AISI 304
• Centro ruota: poliammide blu (non poroso, resistente ai prodotti chimici)
• Durezza battistrada: Shore D 75
• Intervallo temperatura: -40 °C a +80 °C
• Norma: EN 12532
• Opzioni cuscinetti: cuscinetto liscio inox, cuscinetto a rulli inox, cuscinetto a sfere di precisione sigillato
• Fissaggio: montaggio su piastra, staffa a piastra, versioni girevoli con bloccaggio totale, versioni fisse
• Capacità: da 200 kg a 400 kg in carico dinamico a seconda del modello; capacità statica fino a 800 kg per le taglie maggiori
