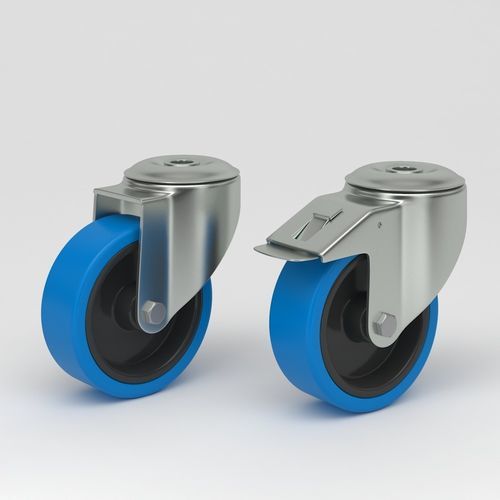

Ruota girevole Q-RND-3B series

per apparecchiatura medicaelasticaantitraccia

Panoramica
Le ruote girevoli dal design igienico con pneumatico elastico blu antitraccia sono adatte ad ambienti puliti come le linee alimentari, l'industria farmaceutica e le strutture sanitarie. Offrono manovrabilità, protezione del pavimento e riduzione di rumore e vibrazioni; la costruzione in acciaio inox e i cuscinetti sigillati facilitano la pulizia.

Caratteristiche principali

• Centro ruota: poliammide.
• Battistrada: pneumatico elastico blu antitraccia (durezza Shore A 65).
• Forcella / staffa: acciaio inox EN 1.4301 / AISI 304 (3 mm per varianti).
• Testa girevole: doppio cuscinetto a sfere per 360°.
• Asse ruota: cuscinetto liscio o montaggio con dado; opzioni con cuscinetto a rulli inox o cuscinetto a sfere di precisione inox, sigillato.
• Superfici lisce e ridotti incavi per facilitare la pulizia.

Ruota girevole igienica con bloccaggio totale (sintesi)
Staffa forcella: piastra acciaio inox EN 1.4301 / AISI 304 sp. 3 mm | Testa girevole doppio cuscinetto a sfere | Asse con cuscinetto liscio | Montaggio foro centrale | Opzione bloccaggio totale disponibile
Modelli | GN080-Q-RND-3B | GN100-Q-RND-3B | GN125-Q-RND-3B | GN160-Q-RND-3B | GN200-Q-RND-3B
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 (tutte le misure)
Foro centrale | 13 mm (tutte le misure)
Esempi offset / Altezza complessiva | 38 mm / 103 mm | 38 mm / 126 mm | 41 mm / 154 mm | 53 mm / 195 mm | 53 mm / 235 mm
Gamma temperatura | -30 / +80 °C
Norma | EN12532
Capacità (din./stat.) esempi | 80 mm: 200 / 400 kg; 100 mm: 150 / 300 kg; 125 mm: 200 / 400 kg; 160 mm: 300 / 600 kg; 200 mm: 330 / 660 kg

Ruota girevole igienica con staffa inox foro singolo per bullone (sintesi)
Staffa: piastra acciaio inox EN 1.4301 / AISI 304 sp. 3 mm | Testa girevole doppio cuscinetto a sfere | Asse con cuscinetto liscio | Montaggio con foro per bullone singolo (foro centrale) | Opzione bloccaggio totale disponibile
Modelli | GN080-RND-3B | GN100-RND-3B | GN125-RND-3B | GN160-RND-3B | GN200-RND-3B
Raggio / Interferenza / Altezza (esempi) | 80 mm: 78 mm / 156 mm / 103 mm; 100 mm: 88 mm / 176 mm / 126 mm; 125 mm: 103,5 mm / 207 mm / 154 mm; 160 mm: 133 mm / 266 mm / 195 mm; 200 mm: 153 mm / 306 mm / 235 mm
Gamma temperatura | -30 / +80 °C
Norma | EN12532

Dati tecnici generali
Durezza battistrada: Shore A 65 | Temperatura d'uso: -30 °C a +80 °C | Foro bullone singolo: 13 mm | Materiale staffa: acciaio inox EN 1.4301 / AISI 304

Applicazioni e vantaggi
Progettate per ambienti puliti e linee di produzione igieniche. Il pneumatico elastico blu protegge le superfici e non lascia tracce. Offre assorbimento degli urti, riduzione del rumore e funzionamento regolare su superfici non uniformi. La struttura inox e i cuscinetti sigillati facilitano le operazioni di pulizia e riducono i rischi di contaminazione.

Caratteristiche / specificazioni tecniche

• Design: ruota girevole design igienico
• Marca: NHK Machinery Parts
• Centro ruota: poliammide
• Battistrada: pneumatico elastico blu antitraccia (Shore A 65)
• Materiale staffa: acciaio inox EN 1.4301 / AISI 304
• Opzioni cuscinetti: doppio cuscinetto a sfere in testa girevole; asse con cuscinetto liscio; disponibile con cuscinetti a rulli inox o cuscinetti a sfere di precisione inox, sigillati
• Diametri disponibili: 80, 100, 125, 160, 200 mm
• Norma: EN12532
