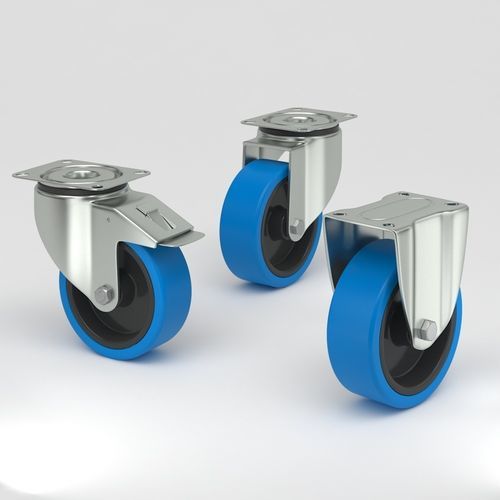

Ruota girevole Q-B13- 3B series

fissacon piastra girevoleper carrello

Overview
Ruote industriali con design igienico progettate per durata e pulizia. Centro ruota in poliammide con battistrada elastico blu antitraccia. Forcelle e supporti in acciaio inox (EN 1.4301 / AISI 304). Cuscinetti disponibili come cuscinetto a rulli inox o cuscinetto a sfere di precisione inox sigillato.

Caratteristiche principali

• Forcella e piastra/supporto in acciaio inox (EN 1.4301 / AISI 304)
• Centro ruota: poliammide
• Battistrada: pneumatico elastico blu antitraccia (durezza Shore A 65)
• Testa girevole: testa girevole con doppio cuscinetto a sfere o con cuscinetti sigillati
• Asse ruota: cuscinetto semplice o asse con dado a seconda della variante
• Opzioni: ruota girevole con bloccaggio totale, ruota girevole con piastra inox, ruota fissa
• Intervallo di temperatura: -30 / +80 °C
• Standard: EN 12532

Vantaggi

• Il battistrada elastico antitraccia protegge e preserva le superfici del pavimento
• Design igienico con componenti inox riduce il rischio di contaminazione e semplifica la pulizia
• Assorbimento degli urti e funzionamento silenzioso su superfici irregolari
• Resistenza alla corrosione adatta per ambienti alimentari, farmaceutici e sanitari

Applicazioni

• Trasformazione alimentare
• Produzione farmaceutica
• Strutture sanitarie
• Carrelli, trolley e macchine che richiedono mobilità igienica

Ruota girevole industriale con bloccaggio totale — codici prodotto
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Dati tecnici (ruota girevole con bloccaggio totale)
Diametro ruota: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada: Shore A 65 (tutte le misure)
Dimensione piastra: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centri fori piastra: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferenza di rotazione: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (tutte le misure)
Standard: EN12532 (tutte le misure)
Peso: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacità di carico (dinamica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacità di carico (statica): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Ruota girevole industriale con piastra inox — codici prodotto
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Dati tecnici (ruota girevole con piastra inox)
Diametro ruota: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada: Shore A 65 (tutte le misure)
Dimensione piastra: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centri fori piastra: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Raggio di rotazione: 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interferenza di rotazione: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (tutte le misure)
Standard: EN12532 (tutte le misure)
Peso: 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacità di carico (dinamica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacità di carico (statica): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Ruota fissa industriale — codici prodotto
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Dati tecnici (ruota fissa)
Diametro ruota: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada: Shore A 65 (tutte le misure)
Dimensione piastra: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centri fori piastra: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro piastra: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altezza complessiva: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (tutte le misure)
Standard: EN12532 (tutte le misure)
Peso: 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacità di carico (dinamica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacità di carico (statica): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Dati tecnici riassuntivi
Durezza battistrada: Shore A 65
Intervallo di temperatura: -30 / +80 °C
Conformità: EN 12532
Materiale: acciaio inox EN 1.4301 / AISI 304 per forcella/piastra/supporto

Note
Varianti disponibili: ruote girevoli (con o senza bloccaggio totale), ruote fisse e diverse opzioni di montaggio (piastra). Cuscinetti: cuscinetti a rulli inox o cuscinetti a sfere di precisione inox sigillati a seconda della variante.

caratteristiche / specificazioni tecniche

• Materiale (strutturale): acciaio inox EN 1.4301 / AISI 304
• Centro ruota: poliammide
• Battistrada: pneumatico elastico blu antitraccia, Shore A 65
• Temperatura di esercizio: -30 / +80 °C
• Standard: EN12532
• Diametri disponibili: 80 mm, 100 mm, 125 mm, 160 mm, 200 mm
• Capacità di carico (dinamica) per dimensione: fino a 330 kg (a seconda del modello)
• Capacità di carico (statica) per dimensione: fino a 660 kg (a seconda del modello)
• Opzioni di montaggio: piastra (diverse dimensioni e forature)
• Opzioni cuscinetti: cuscinetto a rulli inox o cuscinetto a sfere di precisione inox sigillato
