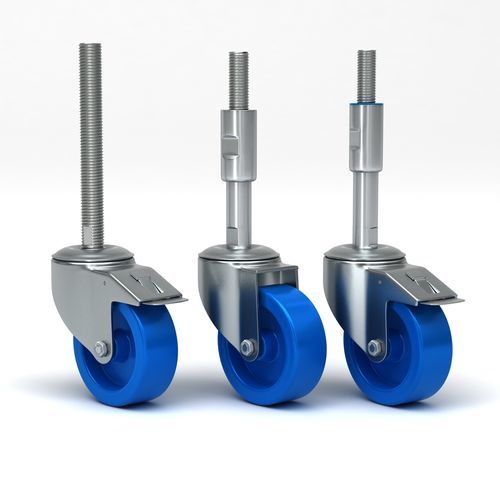

Ruota girevole Q -RND-3B-HSC-Mxx-Lxxx series

con piastra girevolecon perno filettatoa tubi

Overview
Le ruote girevoli livellanti in design igienico con ruota in poliammide blu sono progettate per ambienti puliti come settore alimentare, farmaceutico e medicale. Offrono mobilità e regolazione di livellamento riducendo il rischio di contaminazione e includendo elementi di design conformi a standard igienici (EHEDG, aspetti compatibili FDA).

Costruzione e materiali
Forcelle e supporti in acciaio inox EN 1.4301 / AISI 304 (opzione 316 disponibile). Centro ruota in poliammide con battistrada in poliammide blu. Opzioni cuscinetti: cuscinetto liscio inox, cuscinetto a rulli inox o cuscinetto a sfere di precisione inox sigillato. Durezza battistrada Shore D 75. Intervallo temperatura -40 / +80 °C. Norma EN 12532.

Caratteristiche principali

• Costruzione igienica in acciaio inossidabile per resistenza alla corrosione e pulizia frequente.
• Ruota in poliammide blu: antitraccia, resistente all'acqua e con ridotta adesione di particelle.
• Geometria autodrenante, facile da pulire, componenti sigillati per limitare l'accumulo batterico.
• Meccanismo di livellamento regolabile per posizionamento stabile e riduzione delle vibrazioni su apparecchiature sensibili.
• Varie configurazioni di cuscinetti e mandrini per adattare la soluzione all'applicazione.

Vantaggi

• Miglior conformità igienica per aree di produzione e camere bianche.
• Affidabile capacità di carico mantenendo manovrabilità in spazi ristretti o ambienti umidi.
• Resistenza chimica e all'acqua adatta a frequenti cicli di sanificazione.

Varianti prodotto e tipi di montaggio
Esempi di modelli: NY080-Q, NY100-Q, NY125-Q (serie NY). Varianti di montaggio: piastra/forcella, mandrino completamente filettato, mandrino con manicotto protettivo e versioni con staffa in acciaio inox. Esempi di codifica: NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Dati tecnici (esempi per diametro ruota)
Modelli: NY080-Q | NY100-Q | NY125-Q
Diametro ruota D: 80 mm | 100 mm | 125 mm
Larghezza battistrada B: 32 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Raggio di rotazione: 74 mm | 88 mm | 103,5 mm
Interferenza di rotazione: 223 mm | 238 mm | 268 mm
Altezza totale H: 103 mm | 126 mm | 154 mm
Peso (esempio): 0,72 kg | 0,84 kg | 0,87 kg
Capacità (dinamica): 200 kg | 200 kg | 200 kg
Capacità (statica): 400 kg | 400 kg | 400 kg

Opzioni mandrino
Mandrino completamente filettato A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Lunghezze Lxxx (esempi): 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Mandrino con manicotto protettivo LC-HSC: stessi passi; lunghezze es. 135, 175, 215, 255, 295 mm. Materiale: acciaio inox EN 1.4301 / AISI 304.

Dati tecnici igienici
Durezza battistrada: Shore D 75. Intervallo temperatura: -40 / +80 °C. Norma: EN 12532.

Applicazioni
Progettate per attrezzature per la lavorazione degli alimenti, dispositivi farmaceutici e medicali, carrelli per camere bianche e altri ambienti igienici che richiedono frequenti lavaggi e controllo del rischio di contaminazione.

Specifiche

• Materiale ruota: nucleo in poliammide con battistrada in poliammide blu (non lascia segni, resistente all'acqua).
• Materiale forcella/supporto: acciaio inox EN 1.4301 / AISI 304 (opzione 316).
• Cuscinetti: cuscinetto liscio inox; opzioni: cuscinetto a rulli inox o cuscinetto a sfere di precisione sigillato.
• Montaggio: piastra/forcella, mandrino completamente filettato (M16–M48, lunghezze 70–310 mm), mandrino con manicotto protettivo (M16–M48, lunghezze 135–295 mm).
• Modelli tipici: NY080-Q, NY100-Q, NY125-Q.
• Diametri disponibili: 80, 100, 125 mm; larghezze battistrada: 32, 36, 37 mm.
• Capacità nominale: 200 kg dinamica; 400 kg statica (per ruota indicata).
• Conformità: progettazione secondo EN 12532 e incorporazione di elementi igienici per rispondere a requisiti EHEDG/FDA.
