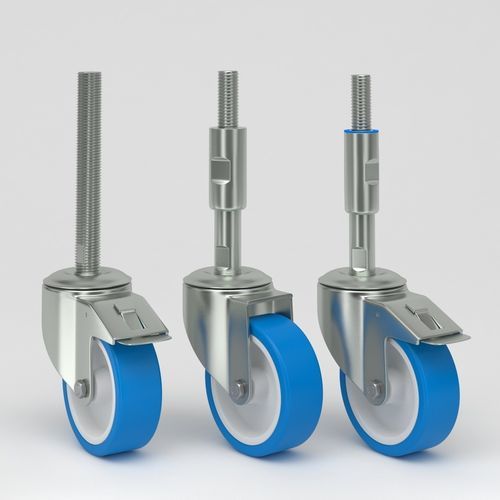

Ruota girevole Q-RND-3B-HSC-Mxx-Lxxx series

con piastra girevolecon perno filettatoa tubi

Panoramica prodotto
Ruote girevoli livellanti con design igienico per ambienti industriali sanitari come industria alimentare, farmaceutica e biotecnologia. Componenti in acciaio inossidabile per ridurre la corrosione e minimizzare aree di accumulo sporco. Centro ruota in poliammide con battistrada in poliuretano blu, non marcante e resistente a acqua, sostanze chimiche e usura. Meccanismo di livellamento integrato per stabilizzare le attrezzature a riposo.

Costruzione e materiali

• Forcella / staffe: acciaio inossidabile EN 1.4301 / AISI 304 (spessore 3 mm dove specificato)
• Centro ruota: poliammide
• Battistrada: poliuretano blu (Shore D 48)
• Cuscinetti: cuscinetto a rulli inox o cuscinetto a sfere di precisione inox sigillato; opzioni di boccola liscia inox e testa girevole con doppio cuscinetto a sfere
• Alberi e supporti: acciaio inossidabile EN 1.4301 / AISI 304

Vantaggi principali

• Battistrada in poliuretano blu: non marcante, resistente all'usura, resistente ad acqua, sostanze chimiche e detergenti
• Costruzione igienica in inox: superfici lisce e sigillate per pulizia e sanificazione agevolate
• Meccanismo di livellamento integrato: aumenta la stabilità e riduce le vibrazioni a macchina ferma

Varianti e tabelle tecniche
Ruota girevole livellante con bloccaggio totale (perno completamente filettato)
Esempi modelli: TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Diametro ruota D: 80 mm | 100 mm | 125 mm
Larghezza battistrada B: 30 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Raggio di sterzata: 74 mm | 84 mm | 95 mm
Interferenza di rotazione: 222 mm | 238 mm | 268 mm
Altezza totale H: 103 mm | 126 mm | 154 mm
Peso: 0,64 kg | 0,78 kg | 0,92 kg
Portata dinamica: 150 kg | 200 kg | 200 kg
Portata statica: 300 kg | 400 kg | 400 kg

Opzioni di montaggio - perno completamente filettato (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Lunghezze Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Materiale: acciaio inossidabile EN 1.4301 / AISI 304.

Ruota girevole livellante con staffa in acciaio inox (perno completamente filettato)
Esempi modelli: TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Interferenza di rotazione: 156 mm | 176 mm | 207 mm
Altezza totale e altre dimensioni: vedere tabelle sopra; Peso: 0,59 kg | 0,71 kg | 0,81 kg; Portate: come sopra.

Opzioni - perno con manicotto protettivo (LC-HSC)
Filettature LC-HSC: M16, M20, M24, M30, M36, M42, M48
Lunghezze manicotto: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Materiale: acciaio inossidabile EN 1.4301 / AISI 304.

Ruota girevole livellante con bloccaggio totale (perno + manicotto)
Esempi modelli: TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Dati tecnici: consultare le tabelle sopra per diametri, larghezze battistrada, offset, raggi, altezze, pesi e portate.

Note aggiuntive

• Spessore forcella / piastra: 3 mm acciaio inox (EN 1.4301 / AISI 304) per molte varianti
• Opzioni cuscinetti: testa girevole con doppio cuscinetto a sfere; asse ruota con dado; asse con boccola liscia o cuscinetto a rulli; cuscinetto a sfere di precisione sigillato disponibile
• Opzionale: manicotto igienico o copertura superiore igienica per protezione filettature e riduzione filetti esposti

Specifiche tecniche

• Nome prodotto: Ruota livellante in design igienico con battistrada in poliuretano blu
• Brand: NHK Machinery Parts
• Materiali: acciaio inossidabile EN 1.4301 / AISI 304; centro ruota in poliammide; battistrada in poliuretano (blu)
• Tipi di cuscinetti: testa girevole con doppio cuscinetto a sfere; cuscinetto a rulli inox; cuscinetto a sfere di precisione inox sigillato; opzioni boccola liscia inox
• Diametri disponibili: 80 mm, 100 mm, 125 mm
• Larghezze battistrada: 30 mm (80 mm), 36 mm (100 mm), 37 mm (125 mm)
• Altezze totali (H): 103 mm (80 mm), 126 mm (100 mm), 154 mm (125 mm)
• Peso per unità: tipicamente 0,59–0,92 kg a seconda del montaggio e diametro
• Portata dinamica: 150–200 kg a seconda del modello
• Portata statica: 300–400 kg a seconda del modello
• Durezza battistrada: Shore D 48
• Intervallo di temperatura: -20 °C a +70 °C
• Norma: EN 12532
• Opzioni di montaggio: perno completamente filettato (M16–M48, diverse lunghezze), perno con manicotto protettivo, montaggi a piastra/supporto
