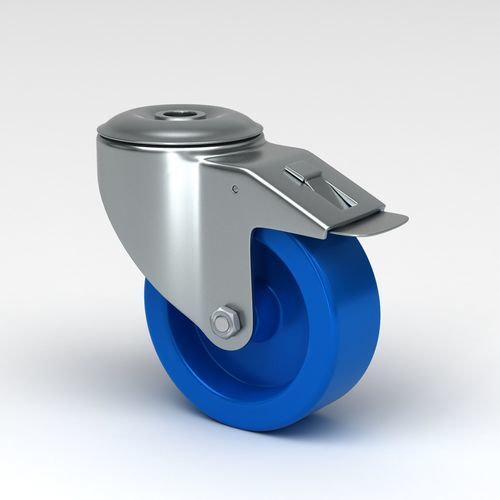

Ruota girevole Q-RND-3B series

per apparecchiatura medicaper passaggioantitraccia

Panoramica
Ruote girevoli in design igienico con nucleo ruota in poliammide blu, pensate per ambienti dove pulizia, resistenza alla corrosione e manovrabilità sono essenziali (industria alimentare, farmaceutica, camere bianche). Costruzione con componenti in acciaio inossidabile e cuscinetti sigillati, disponibili in diverse varianti di fissaggio e dimensioni ruota.

Caratteristiche principali

• Design igienico certificato – Conformità EHEDG e FDA per requisiti sanitari.
• Ruota in poliammide blu – Non lascia segni, resistente a prodotti chimici, corrosione e lavaggi ad alta pressione.
• Componenti in acciaio inox – Testa girevole e elementi di fissaggio in AISI 304 / AISI 316 per limitare corrosione e contaminazione.
• Cuscinetti sigillati – Cuscinetti completamente incapsulati protetti da polvere, acqua e detergenti.
• Mobilità fluida e capacità di carico – Progettate per agevole manovrabilità e carichi pesanti.

Applicazioni

• Impianti di trasformazione alimentare – Trasporto di attrezzature in aree di produzione igieniche.
• Industrie farmaceutiche – Mobilità priva di contaminazione in ambienti sterili.
• Ambientazioni mediche e camere bianche – Supporto degli elevati standard di igiene in ospedali e laboratori.

Ruota girevole igienica con bloccaggio totale e nucleo ruota in poliammide — Tabella tecnica
Model | NY080-Q-RND-3B | NY100-Q-RND-3B | NY125-Q-RND-3B | NY160-Q-RND-3B | NY200-Q-RND-3B
Dati tecnici | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diametro ruota | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Larghezza battistrada | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Durezza battistrada | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Foro centrale | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interferenza di rotazione | 223 mm | 238 mm | 268 mm | 334 mm | 370 mm
Altezza totale | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Temperatura | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,72 kg | 0,836 kg | 0,8658 kg | 1,4338 kg | 1,7988 kg
Capacità di carico (dinamica) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacità di carico (statica) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Ruota girevole igienica con supporto in acciaio inox, foro per bullone singolo — Tabella tecnica
Model | NY080-RND-3B | NY100-RND-3B | NY125-RND-3B | NY160-RND-3B | NY200-RND-3B
Dati tecnici | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diametro ruota | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Larghezza battistrada | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Durezza battistrada | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Foro centrale | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Raggio di rotazione | 74 mm | 88 mm | 103,5 mm | 334 mm | 370 mm
Interferenza di rotazione | 148 mm | 176 mm | 207 mm | 190 mm | 235 mm
Altezza totale | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Temperatura | -40 / +80 °C | -40 / +80 °C | -30 / +80 °C | -40 / +80 °C | -40 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,615 kg | 0,696 kg | 0,7598 kg | 1,4338 kg | 1,7988 kg
Capacità di carico (dinamica) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacità di carico (statica) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Dati tecnici delle ruote igieniche
Durezza battistrada: Shore D 75
Intervallo di temperatura: -40 / +80 °C (nota: una variante riporta -30 / +80 °C per una taglia 125 mm)
Norma: EN 12532
Materiale: acciaio inossidabile EN 1.4301 / AISI 304

Applicazioni tipiche e specifiche tecniche

• Serie: NY (80, 100, 125, 150, 200 mm).
• Materiale ruota: poliammide blu, non segnabile.
• Durezza battistrada: Shore D 75.
• Opzioni cuscinetti: cuscinetti a rulli inox o cuscinetti a sfere di precisione inox, sigillati.
• Materiale forcella/supporto: EN 1.4301 / AISI 304 (3 mm per alcune forcelle).
• Montaggi: bloccaggio totale con nucleo in poliammide; supporto inox con foro per bullone singolo.
• Capacità: tipicamente 200–400 kg dinamico; fino a 800 kg statico su modelli maggiori.
• Norma: EN12532.
