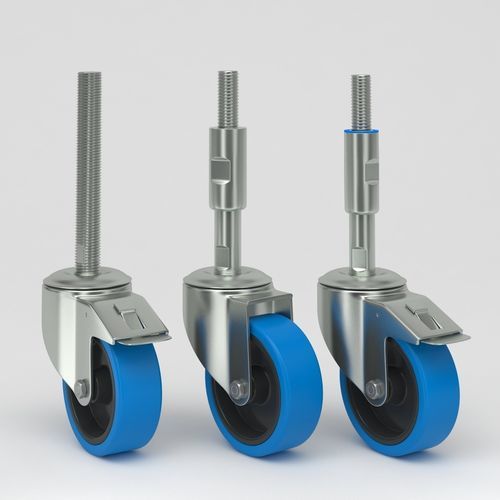

Ruota girevole Q-RND-3B-HSC-Mxx-Lxxx series

con piastra girevolecon perno filettatoelastica

Panoramica
Ruote girevoli livellanti progettate per ambienti igienici quali industria alimentare, produzione farmaceutica e camere bianche. Struttura in acciaio inox e pneumatico elastico blu antitraccia garantiscono protezione del pavimento, pulizia agevole e maggiore visibilità. Meccanismo di livellamento integrato per regolazione dell'altezza e stabilità degli impianti.

Caratteristiche principali

• Forcella e parti strutturali in acciaio inox (EN 1.4301 / AISI 304)
• Testa girevole con doppio cuscinetto a sfere per rotazione fluida
• Centro ruota in poliammide
• Battistrada: pneumatico elastico blu antitraccia (poliuretano/elastomero) — Shore A 65
• Asse ruota: con dado o cuscinetto liscio a seconda della versione
• Opzioni cuscinetto: cuscinetto a rulli inox o cuscinetto a sfere di precisione inox, sigillato
• Meccanismo di livellamento integrato (ruota girevole regolabile in altezza)

Varianti e tipologie descritte

• Ruota girevole livellante con bloccaggio totale (versioni con mandrino completamente filettato)
• Ruota con bloccaggio totale e mandrino protetto da manicotto igienico (manicotto che funge da controdado; cappuccio igienico superiore opzionale)
• Ruota girevole con staffa in acciaio inox (montaggio su piastra)

Opzioni montaggio mandrino completamente filettato
Mandrino A2-70 HSC filettato: Mxx = M16, M20, M24, M30, M36, M42, M48. Lunghezze Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Materiale: acciaio inox EN 1.4301 / AISI 304.

Opzioni montaggio mandrino con manicotto di protezione
Mandrino con manicotto protettivo A2-70 (filettature LC-HSC): M16, M20, M24, M30, M36, M42, M48. Lunghezze manicotto: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Materiale: acciaio inox EN 1.4301 / AISI 304.

Applicazioni
Impiego su linee di lavorazione alimentare, macchine per produzione farmaceutica, laboratori e camere bianche dove igiene, protezione del pavimento e facilità di pulizia sono requisiti fondamentali. Il battistrada blu migliora la visibilità e non lascia segni sul pavimento.

Note igieniche e di sicurezza

• Eventuale filetto esposto può essere coperto da manicotto igienico che funge da controdado per maggiore sicurezza
• Cappuccio igienico superiore opzionale
• Design studiato per ridurre le zone di accumulo sporco e agevolare la sanificazione

Dati tecnici (esempi GN080 / GN100 / GN125)
Modelli: GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Unità: °C / mm / kg. Diametro ruota D: 80 mm | 100 mm | 125 mm. Larghezza battistrada B: 35 mm | 36 mm | 36 mm. Offset O: 38 mm | 38 mm | 41 mm. Raggio di rotazione: 74 mm | 84 mm | 95 mm. Interferenza di rotazione: 222 mm | 238 mm | 268 mm. Altezza totale H: 103 mm | 126 mm | 154 mm. Peso: 0,68 kg | 0,76 kg | 0,94 kg. Portata dinamica: 150 kg | 150 kg | 150 kg. Portata statica: 300 kg | 300 kg | 300 kg.

Specifiche battistrada e condizioni

• Durezza battistrada: Shore A 65
• Intervallo temperatura: -30 °C / +80 °C
• Norma: EN 12532

Note
Disponibili più opzioni di montaggio e tenuta (mandrino completamente filettato, mandrino con manicotto protettivo, manicotti sigillati). Scegliere tipo di cuscinetto e fissaggio in base all'applicazione e alle esigenze di pulizia.
