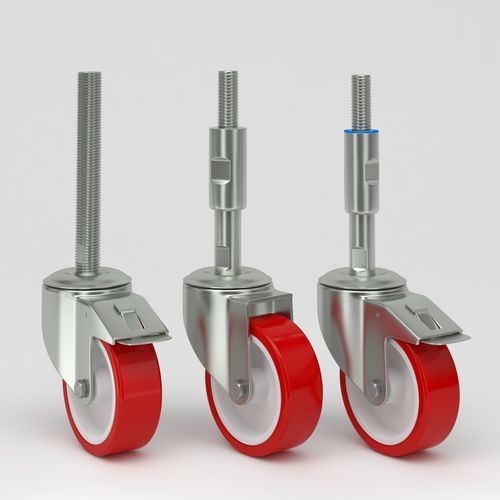

Ruota girevole Q-RND-3R-HSC-Mxx-Lxxx series

di immobilizzazione

Panoramica
Una ruota livellante con perno in acciaio inossidabile e battistrada in poliuretano rosso che offre mobilità, regolazione di altezza precisa e resistenza alla corrosione per ambienti igienici e industriali (alimentare, farmaceutico, confezionamento, laboratori). Il meccanismo di livellamento integrato permette regolazioni rapide e accurate per stabilizzare le attrezzature e ridurre le vibrazioni.

Design e materiali
Forcella e elementi di fissaggio in acciaio inossidabile EN 1.4301 / AISI 304. Centro ruota in poliammide. Battistrada in poliuretano rosso (Shore D 48). Opzioni cuscinetti: cuscinetto liscio inox; opzionalmente cuscinetto a rulli inox o cuscinetto a sfere di precisione inox, sigillato.

Caratteristiche

• Meccanismo di livellamento regolabile in altezza per posizionamenti rapidi e precisi.
• Perno in acciaio inossidabile per resistenza alla corrosione in ambienti umidi o chimici.
• Battistrada in poliuretano rosso: resistente all'usura, non lascia segni, bassa resistenza al rotolamento, assorbimento degli urti e protezione del pavimento.
• Testa girevole con doppio cuscinetto a sfera per rotazione fluida.
• Disponibile con opzione di bloccaggio totale.
• Opzionale manicotto igienico di protezione per il perno (copre la filettatura e funge da controdado) e copertura superiore igienica opzionale per una pulizia sicura.

Opzioni di montaggio e cuscinetti

• Mandrino completamente filettato A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Lunghezze L = 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Materiale: acciaio inox EN 1.4301 / AISI 304.
• Mandrino con manicotto protettivo A2-70 LC-HSC: filettature M16–M48. Lunghezze manicotto = 135, 175, 215, 255, 295 mm. Materiale: acciaio inox EN 1.4301 / AISI 304.
• Versioni con supporto in lamiera inox: forcella/supporto in lamiera 3 mm EN 1.4301 / AISI 304.

Varianti disponibili / Codici esempio
Codici modello esemplificativi: TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx e varianti LC-HSC o con supporto inox.

Tabelle tecniche (valori esempio per diametro)
Diametro ruota D / Larghezza battistrada B / Offset O / Raggio di rotazione / Interferenza / Altezza H / Peso / Carico dinamico / Carico statico
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0,64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0,78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0,92 kg / 200 kg / 400 kg

Variante con supporto inox (valori esempio)
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0,59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0,71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0,81 kg / 200 kg / 400 kg

Caratteristiche igieniche
La filettatura del perno può essere coperta da un manicotto igienico che funziona anche da controdado. Progetto ottimizzato per facilitare la pulizia e ridurre il rischio di contaminazione. Copertura superiore igienica opzionale.

Applicazioni
Industria alimentare, produzione farmaceutica, linee di confezionamento e attrezzature di laboratorio che richiedono componenti igienici, resistenza alla corrosione e mobilità stabile.

Caratteristiche / specifiche tecniche

• Serie prodotto: TU
• Materiale forcella/fissaggi: acciaio inox EN 1.4301 / AISI 304
• Centro ruota: poliammide
• Battistrada: poliuretano rosso (Shore D 48)
• Intervallo di temperatura: -20 °C a +75 °C
• Norma: EN 12532
• Opzioni mandrino: filettato M16–M48 (lunghezze 70–310 mm); con manicotto protettivo (135–295 mm)
• Diametri disponibili: 80, 100, 125 mm
• Capacità di carico dinamica: 150–200 kg; statica: 300–400 kg (a seconda del diametro)
