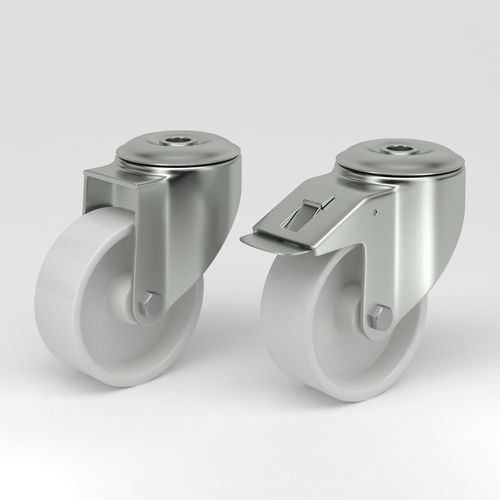

Ruota girevole Q-RND-3W series

per apparecchiatura medicaantitracciaper carichi pesanti

Panoramica
Le ruote girevoli in design igienico con ruota in poliammide bianca sono progettate per settori sensibili all'igiene come l'industria alimentare, farmaceutica e sanitaria. Offrono mobilità fluida, facilità di pulizia e resistenza alla corrosione per ambienti che richiedono lavaggi frequenti e conformità normativa.

Costruzione e materiali
Forcella/supporto in acciaio inox EN 1.4301 / AISI 304 (3 mm ove indicato). Testata girevole con doppio cuscinetto a sfere; asse ruota con dado; nucleo ruota in poliammide bianca (non porosa). Cuscinetto standard: cuscinetto liscio; opzioni disponibili: cuscinetto a rulli inox o cuscinetto a sfere di precisione inox, sigillato.

Design igienico per massima pulibilità
Alloggiamento in acciaio inox sigillato e superfici lisce e a filo riducono le zone di accumulo e la crescita batterica, facilitando lavaggi e disinfezione. Il battistrada in poliammide bianca resiste a umidità, sostanze chimiche e pulizia ad alta pressione; è non marcante.

Durabilità e prestazioni
La ruota in poliammide fornisce elevata capacità di carico dinamica e statica, buona resistenza agli urti e lunga durata in ambienti umidi o esposti a sostanze chimiche. Adatta per camere bianche, linee di produzione e apparecchiature in applicazioni critiche per l'igiene.

Vantaggi principali

• Superfici lisce e sigillate per pulizia e disinfezione rapide.
• Alta capacità di carico e resistenza agli urti per impieghi industriali.
• Battistrada bianco non marcante per proteggere i pavimenti sensibili.
• Componenti in acciaio inox per resistenza alla corrosione.
• Conformità, secondo versioni ai requisiti EHEDG e FDA per applicazioni igienicamente critiche.

Ruota girevole igienica con bloccaggio totale (forcella 3 mm EN 1.4301 / AISI 304, montaggio foro centrale)
Modelli: NY080-Q-RND-3W | NY100-Q-RND-3W | NY125-Q-RND-3W | NY160-Q-RND-3W | NY200-Q-RND-3W
Diametro ruota:
NY080-Q-RND-3W: 80 mm
NY100-Q-RND-3W: 100 mm
NY125-Q-RND-3W: 125 mm
NY160-Q-RND-3W: 150 mm
NY200-Q-RND-3W: 200 mm
Larghezza battistrada:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Durezza battistrada: Shore D 75 (tutte le misure)
Foro centrale: 13 mm (tutte le misure)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Interferenza di rotazione:
80 mm: 223 mm; 100 mm: 238 mm; 125 mm: 268 mm; 150 mm: 334 mm; 200 mm: 370 mm
Altezza complessiva:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Intervallo di temperatura: -40 / +80 °C (tutte le misure)
Norma: EN12532 (tutte le misure)
Peso:
80 mm: 0,72 kg; 100 mm: 0,836 kg; 125 mm: 0,8658 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacità di carico (dinamica):
80 / 100 / 125 mm: 200 kg ciascuna; 150 / 200 mm: 400 kg ciascuna
Capacità di carico (statica):
80 / 100 / 125 mm: 400 kg ciascuna; 150 / 200 mm: 800 kg ciascuna

Ruota girevole igienica con staffa in acciaio inox, foro singolo per bullone (forcella 3 mm EN 1.4301 / AISI 304)
Modelli: NY080-RND-3W | NY100-RND-3W | NY125-RND-3W | NY160-RND-3W | NY200-RND-3W
Diametro ruota:
NY080-RND-3W: 80 mm
NY100-RND-3W: 100 mm
NY125-RND-3W: 125 mm
NY160-RND-3W: 150 mm
NY200-RND-3W: 200 mm
Larghezza battistrada:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Durezza battistrada: Shore D 75 (tutte le misure)
Foro centrale: 13 mm (tutte le misure)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Raggio di rotazione (selezionato):
80 mm: 74 mm; 100 mm: 88 mm; 125 mm: 103,5 mm; 150 mm: 334 mm; 200 mm: 370 mm
Interferenza di rotazione:
80 mm: 148 mm; 100 mm: 176 mm; 125 mm: 207 mm; 150 mm: 190 mm; 200 mm: 235 mm
Altezza complessiva:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Intervallo di temperatura: -40 / +80 °C (maggior parte dei modelli; una variante 125 mm: -30 / +80 °C)
Norma: EN12532 (tutte le misure)
Peso:
80 mm: 0,615 kg; 100 mm: 0,696 kg; 125 mm: 0,7598 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacità di carico (dinamica):
80 / 100 / 125 mm: 200 kg ciascuna; 150 / 200 mm: 400 kg ciascuna
Capacità di carico (statica):
80 / 100 / 125 mm: 400 kg ciascuna; 150 / 200 mm: 800 kg ciascuna

Specifiche tecniche

• Nome commerciale: Ruota girevole in design igienico con ruota in poliammide bianca (serie NY).
• Materiali: forcella/supporto acciaio inox EN 1.4301 / AISI 304; nucleo ruota poliammide; cuscinetti: cuscinetto liscio standard; opzioni: cuscinetto a rulli inox o cuscinetto a sfere di precisione inox sigillato.
• Durezza battistrada: Shore D 75.
• Diametri disponibili: 80, 100, 125, 150, 200 mm (a seconda del modello).
• Larghezze battistrada: 32–50 mm secondo il diametro.
• Foro centrale / foro bullone: 13 mm (standard per i modelli elencati).
• Intervallo temperatura: tip. -40 °C a +80 °C (una variante -30 °C).
• Norma: EN12532.
• Capacità di carico: dinamica 200–400 kg; statica 400–800 kg (dipende dal modello).
• Caratteristiche di progettazione: alloggiamento inox sigillato, superfici a filo per lavaggio, battistrada non marcante; opzioni di bloccaggio totale e montaggi diversi disponibili.
