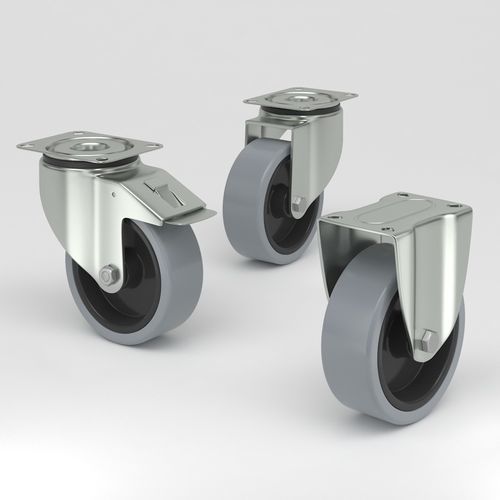

Ruota girevole Q-B13- 3G series

fissacon piastra girevoleper apparecchiatura medica

Panoramica
Nelle industrie moderne come la lavorazione alimentare, la farmaceutica e l'assistenza sanitaria, il mantenimento di rigorosi standard igienici è fondamentale. La rotella industriale dal design igienico con pneumatico elastico grigio antitraccia è progettata per ridurre al minimo i rischi di contaminazione garantendo una mobilità fluida e silenziosa. Il design avanzato previene l'accumulo di sporco e batteri e facilita la pulizia in ambienti dove l'igiene è prioritaria.

Principali componenti e materiali

• Forcella e supporti in acciaio inossidabile EN 1.4301 / AISI 304
• Testa girevole con doppio cuscinetto a sfere (girevole)
• Asse ruota con dado; opzione con cuscinetto a strisciamento o cuscinetti alternativi
• Centro ruota in poliammide
• Battistrada in pneumatico elastico grigio antitraccia (non lascia segni)
• Cuscinetti inox; disponibili anche cuscinetti a rulli inox o cuscinetti a sfere di precisione (inox), sigillati
• Finiture e superfici lisce per pulizia agevolata e prevenzione accumulo sporco

Vantaggi e applicazioni
Le rotelle elastiche antitraccia grigie prevengono danni al pavimento e non lasciano segni, assorbono urti e vibrazioni per movimenti silenziosi, e sono ideali per ambienti puliti come linee di produzione alimentare, apparecchiature mediche e strutture farmaceutiche. L'alloggiamento in acciaio inossidabile garantisce durata in condizioni di umidità e lavaggi frequenti.

Tipologie e dati tabellari - Ruote con supporto girevole (esempi di codifica)
Serie GN080-Q-B13-3G / GN100-Q-B13-3G / GN125-Q-B13-3G / GN160-Q-B13-3G / GN200-Q-B13-3G
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Dimensioni del piatto | 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centri fori piastra | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro della piastra | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset | 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferenza girevole | 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altezza complessiva | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura di esercizio | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacità di carico (dinamica) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacità di carico (statica) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Tipologie e dati tabellari - Ruota girevole con supporto in lamiera (esempi)
Serie GN080-B13-3G / GN100-B13-3G / GN125-B13-3G / GN160-B13-3G / GN200-B13-3G
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Dimensioni del piatto | 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centri fori piastra | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Foro della piastra | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Raggio di rotazione / Interferenza girevole | (es. Offset: 34/34/32/53/53 mm; Raggio di rotazione: 74 / 84 / 95 / 133 / 153 mm; Interferenza girevole: 148 / 168 / 190 / 266 / 306 mm)
Altezza complessiva | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C (tutte le taglie)
Standard | EN12532 (tutte le taglie)
Peso (esempi) | 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Carico dinamico / statico | 200/400 kg | 150/300 kg | 200/400 kg | 300/600 kg | 330/660 kg

Tipologie e dati tabellari - Ruota con supporto fisso (esempi)
Serie GN080-FIX-3G / GN100-FIX-3G / GN125-FIX-3G / GN160-FIX-3G / GN200-FIX-3G
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 (tutte le taglie)
Dimensioni del piatto | 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centri fori piastra | 82×62 / 78×58 mm (piccole taglie) | 110×85 / 100×75 mm (grandi taglie)
Foro della piastra | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altezza complessiva | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C (tutte le taglie)
Standard | EN12532 (tutte le taglie)
Peso (esempi) | 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacità di carico (din./stat.) | 200/400 kg | 150/300 kg | 200/400 kg | 300/600 kg | 330/660 kg

Caratteristiche / specifiche tecniche

• Durezza battistrada: Shore A 65
• Temperatura di esercizio: -30 / +80 °C
• Norma di riferimento: EN 12532
• Materiale forcella/supporti: acciaio inossidabile EN 1.4301 / AISI 304
• Centro ruota: poliammide
• Battistrada: pneumatico elastico grigio antitraccia (non marcante)
• Tipologie disponibili: ruote girevoli (con e senza bloccaggio totale), ruote fisse, varianti con piastra di montaggio o piastra in lamiera
• Opzioni di cuscinetti: cuscinetto a rulli inox, cuscinetto a sfere di precisione inox, cuscinetto a strisciamento
• Gamma di diametri: 80 - 200 mm (esempi riportati nelle tabelle)
• Portata per unità (din./stat.): esempi 150–330 kg (dinamica), 300–660 kg (statica) in base alla taglia
