Ruota girevole Q-RND-3G series

per apparecchiatura medicaper movimentazioneelastica

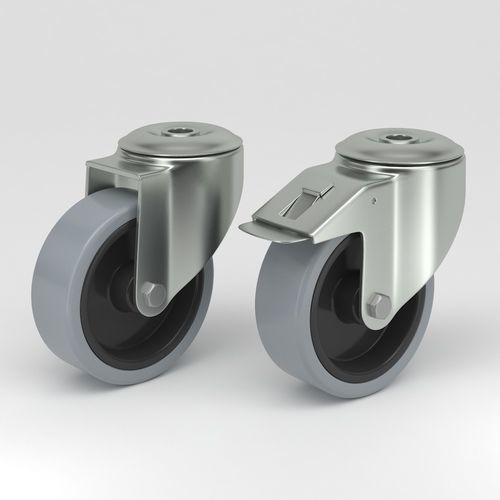

Ruota girevole GN...-RND-3G dal design igienico con pneumatico elastico grigio antitraccia
Le rotelle girevoli dal design igienico con battistrada elastico grigio antitraccia sono pensate per applicazioni dove igiene, protezione del pavimento e manovrabilità sono fondamentali (lavorazione alimentare, settore farmaceutico, biotecnologie, sanità). Superfici lisce, forcella/supporto in acciaio inox e componenti sigillati riducono i rischi di contaminazione e facilitano la conformità a linee guida EHEDG e 3A.

Caratteristiche principali

• Forcella/supporto in acciaio inox EN 1.4301 / AISI 304 (3 mm dove indicato)
• Testa girevole con doppio cuscinetto a sfere
• Centro ruota in poliammide
• Battistrada elastico grigio antitraccia, durezza Shore A 65
• Perno ruota con dado/foro per bullone o cuscinetto liscio a seconda della versione
• Opzioni cuscinetti: cuscinetto a sfere di precisione inox sigillato o cuscinetto a rulli inox
• Sistemi sigillati per ridurre la manutenzione; adatte a lavaggi frequenti

Ruota girevole igienica con bloccaggio totale (GN...-Q-RND-3G)
Ruota con bloccaggio totale, forchetta/supporto in lamiera inox EN 1.4301 / AISI 304 sp. 3 mm, testa girevole a doppio cuscinetto a sfere, perno con cuscinetto liscio, montaggio center-hole. Progettata per resistere a lavaggi intensivi proteggendo il pavimento (battistrada non lascia tracce).

Tabella - Variante con bloccaggio totale (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Dati tecnici | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Foro centrale | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interferenza di rotazione | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Altezza complessiva | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,785 kg | 0,7629 kg | 0,9458 kg | 1,7362 kg | 1,9462 kg
Portata dinamica | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Portata statica | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Ruota girevole igienica con supporto inox foro singolo (GN...-RND-3G)
Ruota con supporto in acciaio inox, testa girevole a doppio cuscinetto a sfere, perno con cuscinetto liscio, foro singolo per bullone (13 mm) per montaggio a bullone singolo.

Tabella - Variante foro singolo (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Dati tecnici | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diametro ruota | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Larghezza battistrada | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Durezza battistrada | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Foro centrale | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Raggio di rotazione | 78 mm | 88 mm | 103,5 mm | 133 mm | 153 mm
Interferenza di rotazione | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Altezza complessiva | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,725 kg | 0,6949 kg | 0,8398 kg | 1,7362 kg | 1,9462 kg
Portata dinamica | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Portata statica | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Vantaggi e applicazioni

• Battistrada antitraccia protegge i pavimenti sensibili e riduce il rumore
• Bassa resistenza al rotolamento con alta capacità di carico per movimenti fluidi
• Struttura in acciaio inox resistente a pulizie aggressive e ambienti umidi
• Cuscinetti sigillati per ridurre manutenzione e tempi di fermo
• Ideali per linee alimentari, laboratori farmaceutici, camere bianche e altri ambienti igienici

Specifiche tecniche

• Famiglia prodotto: GN...-RND-3G / GN...-Q-RND-3G
• Materiale forcella/supporto: Acciaio inox EN 1.4301 / AISI 304
• Centro ruota: Poliammide
• Battistrada: Pneumatico elastico grigio antitraccia, Shore A 65
• Diametri disponibili: 80, 100, 125, 160, 200 mm
• Foro centrale / foro bullone: 13 mm (secondo variante)
• Temperatura di esercizio: -30 °C / +80 °C
• Norma: EN12532
• Opzioni cuscinetti: cuscinetto liscio inox, cuscinetto a rulli inox, cuscinetto a sfere di precisione inox sigillato
• Peso e portate: consultare tabelle per riferimento
