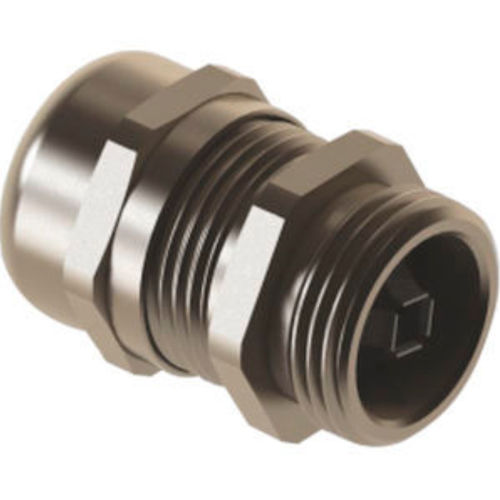

Pressacavo con schermatura EMC OMBT 01
in ottone nichelatoin acciaio inossidabilein gomma nitrile (NBR)

Pressacavo con schermatura EMC - OMBT 01 - ORTAC - in ottone nichelato / in acciaio inossidabile / in gomma nitrile (NBR)
Pressacavo con schermatura EMC - OMBT 01 - ORTAC - in ottone nichelato / in acciaio inossidabile / in gomma nitrile (NBR)
Pressacavo con schermatura EMC - OMBT 01 - ORTAC - in ottone nichelato / in acciaio inossidabile / in gomma nitrile (NBR) - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in PA6, in gomma nitrile (NBR), in ottone nichelato, in acciaio inossidabile
Tipo di protezione
con schermatura EMC, IP68
Altre caratteristiche
con filettatura PG, metrico
Diametro del cavo

Min.: 3 mm
(0,12 in)

Max.: 70 mm
(2,76 in)

Campo di serraggio

Min.: 3 mm
(0,1 in)

Max.: 70 mm
(2,8 in)

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 150 °C
(302 °F)

Descrizione

Prodotto
Pressacavi metallici EMC della serie OMBT/OPBT progettati per garantire la continuità EMC e la tenuta dei cavi schermati. Disponibili con filettature metriche (EN 60423) e PG (DIN 40430) per quadri e involucri industriali con protezione IP68.

Materiali e componenti
  • Dado di bloccaggio: Ottone nichelato
  • Inserti di serraggio: Poliammide PA6 V2
  • Anello di tenuta: TPV
  • Molla EMC: AISI 301
  • Corpo pressacavo: Ottone nichelato
  • O-ring: NBR
  • Filettatura di collegamento: Metrica (EN 60423) / PG (DIN 40430)


Proprietà
  • Facile montaggio
  • Per cavi schermati (continuità EMC)
  • Adatto a cavi con o senza guaina interna
  • Elevata conduttività per garantire la continuità della schermatura


Dati tecnici
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Specifiche tecniche
  • Dado di bloccaggio: Ottone nichelato
  • Inserto di serraggio: Poliammide PA6 V2
  • Anello di tenuta: TPV
  • Molla EMC: AISI 301
  • Corpo: Ottone nichelato
  • O-ring: NBR
  • Filettatura di collegamento: Metrica (EN 60423) e PG (DIN 40430)
  • Protezione: IP68 fino a 5 bar
  • Intervalli di temperatura: -20 °C a +100 °C (standard) e -40 °C a +150 °C (esteso)
  • Progettato per cavi schermati; adatto a cavi con o senza guaina interna
  • Elevata conduttività per mantenere la continuità EMC
