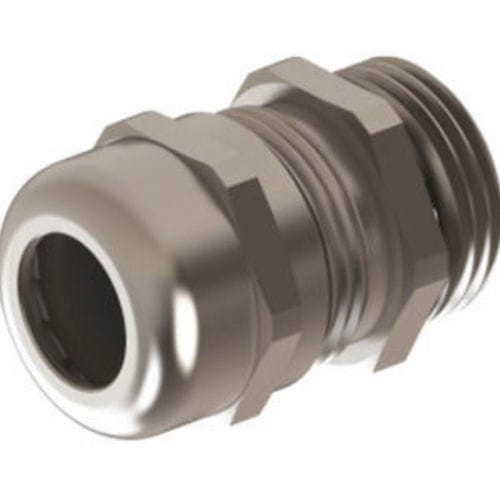

Pressacavo filettato ONSG seriesin acciaio inossidabilein gomma nitrile (NBR)in PA6
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in PA6, in gomma nitrile (NBR), in acciaio inossidabile
- Tipo di protezione
- IP68, resistente alla corrosione
- Altre caratteristiche
- filettato, per applicazioni marine, per l'industria alimentare e delle bevande
- Diametro del cavo
Min.: 3 mm
(0,12 in)Max.: 70 mm
(2,76 in)- Campo di serraggio
Min.: 3 mm
(0,1 in)Max.: 70 mm
(2,8 in)- Temperatura di funzionamento
Min.: -40 °C
(-40 °F)Max.: 150 °C
(302 °F)
Descrizione
Nome prodotto
Pressacavi metallico – NPT Acciaio inossidabile
Materiali / Costruzione
Dado di serraggio: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
Inserto di serraggio: Poliammide PA6 V2
Anello di tenuta: TPV
Corpo pressacavi: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
O-ring: NBR
Filettatura di collegamento: NPT ANSI B1.20.1
Classe di protezione: IP68 - 5 bar
Intervallo di temperatura: -20 °C a +100 °C (standard) / -40 °C a +150 °C (estenso)
Proprietà principali
Dati tecnici (dimensioni per filettatura / codice)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70
Caratteristiche / Specifiche tecniche
Pressacavi metallico – NPT Acciaio inossidabile
Materiali / Costruzione
Dado di serraggio: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
Inserto di serraggio: Poliammide PA6 V2
Anello di tenuta: TPV
Corpo pressacavi: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
O-ring: NBR
Filettatura di collegamento: NPT ANSI B1.20.1
Classe di protezione: IP68 - 5 bar
Intervallo di temperatura: -20 °C a +100 °C (standard) / -40 °C a +150 °C (estenso)
Proprietà principali
- Elevata resistenza alla corrosione
- Superfici lisce
- Facile da assemblare
- Adatto per l'industria alimentare e farmaceutica e per applicazioni on-/offshore
Dati tecnici (dimensioni per filettatura / codice)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70
Caratteristiche / Specifiche tecniche
- Materiali: Dado e corpo in acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L); inserto di serraggio PA6 V2; anello di tenuta TPV; O-ring NBR
- Standard filettatura: NPT ANSI B1.20.1
- Protezione: IP68 fino a 5 bar
- Intervallo di temperatura: -20 °C a +100 °C (standard) e -40 °C a +150 °C (estenso)
- Applicazioni tipiche: Industria alimentare, industria farmaceutica, applicazioni offshore e on-/offshore
- Codici / misure disponibili: ONSG 01, ONSG 02/01, ONSG 02, ONSG 02/03, ONSG 03RS, ONSG 03, ONSG 03/05, ONSG 04, ONSG 04ES, ONSG 04/06, ONSG 05RS, ONSG 05/07, ONSG 06, ONSG 07, ONSG 08, ONSG 09, ONSG 18s, ONSG 18, ONSG 19s, ONSG 19 (vedi tabella dimensioni sopra per H/GL/chiavi/ampiezza di serraggio)
