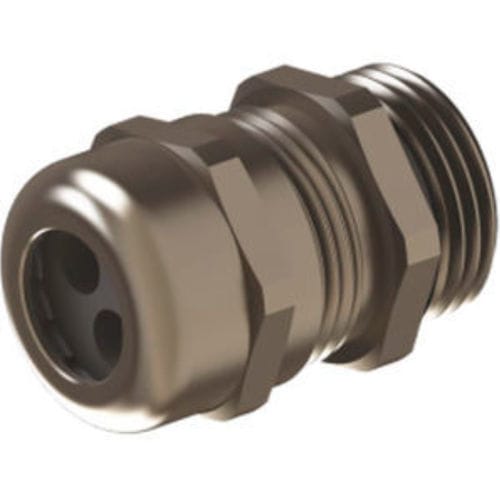

Pressacavo multi core OMBG 02A3

in metalloin ottonein ottone nichelato

Panoramica del prodotto
Passacavi metallici delle serie OMBG (multiforo) e YMBG (foro piatto) progettati per involucri a filetto metrico. Corpo e dado in ottone nichelato, inserto di serraggio PA6 V2 e guarnizione in TPV. Classe di protezione IP65, adatti per cavi piatti o multipli in applicazioni industriali.

Caratteristiche principali

• Materiali: corpo e dado in ottone nichelato, inserto di serraggio PA6 V2, guarnizione TPV, o-ring NBR
• Filetto di collegamento: metrico (EN 60423)
• Protezione: IP65
• Intervallo di temperatura: -20 °C a +100 °C (standard) / -40 °C a +150 °C (esteso)
• Progettati per passaggi multiforo e foro piatto
• Montaggio semplice e tenuta affidabile per pannelli e quadri

Riepilogo tecnico
La serie OMBG copre configurazioni multiforo e la serie YMBG le varianti con foro piatto. Taglie metriche disponibili: M16, M20, M25, M32, M40 e M50 con numero di fori e larghezze della fessura variabili a seconda del codice (esempi sotto).

• OMBG (multiforo): taglie rappresentative M16–M50, numero di fori da 2 fino a 16 a seconda del codice
• YMBG (foro piatto): taglie rappresentative M25–M50, larghezze della fessura fino a ~28 mm a seconda del codice
• Consultare i codici produttore (OMBG / YMBG) per le configurazioni esatte e le dimensioni C

Applicazioni e installazione

• Per instradare più cavi rotondi o piatti in pannelli, armadi e scatole
• Adatto a quadri elettrici industriali, armadi di controllo e involucri di macchine
• L'inserto di serraggio semplifica il montaggio; verificare il codice corretto per la disposizione dei fori e la sezione del cavo

Ordini e note

• Ordinare indicando la serie e il codice produttore (OMBG xx / YMBG xx) per specificare la filettatura e la configurazione dei fori
• Verificare l'intervallo di temperatura e la classe IP richiesti per l'ambiente d'uso
• Contattare il fornitore per disegni dimensionali dettagliati e disponibilità
