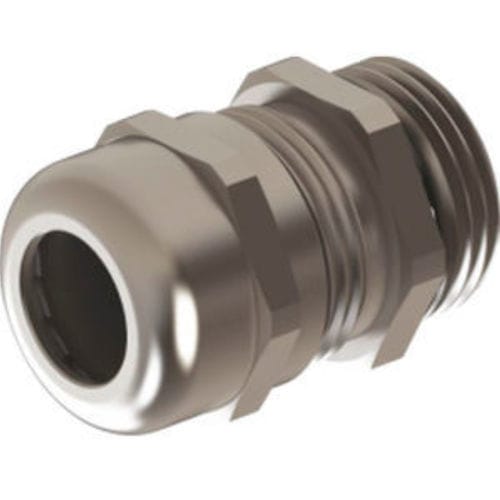

Pressacavo in acciaio inossidabile OMSG 01in poliammidein gomma nitrile (NBR)in PA6
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in poliammide, in PA6, in gomma nitrile (NBR), in acciaio inossidabile
- Tipo di protezione
- IP68, resistente alla corrosione
- Altre caratteristiche
- con filettatura PG, metrico, per applicazioni marine, per applicazioni igieniche, per l'industria alimentare e delle bevande
- Diametro del cavo
Min.: 3 mm
(0,12 in)Max.: 44 mm
(1,73 in)- Campo di serraggio
Min.: 3 mm
(0,1 in)Max.: 44 mm
(1,7 in)- Temperatura di funzionamento
Min.: -40 °C
(-40 °F)Max.: 150 °C
(302 °F)
Descrizione
Prodotto
Pressacavi – serie OMSG/OPSG in acciaio inox
Materiali
Connessione e protezione
Filetto di collegamento: Metrico (EN 60423) / PG (DIN 40430)
Classe di protezione: IP68 - 5 bar
Intervallo di temperatura
-20 °C +100 °C / -40 °C +150 °C
Proprietà e applicazioni
Dati tecnici (pressacavi filettatura Metrica/PG)
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44
PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44
Specifiche tecniche
Pressacavi – serie OMSG/OPSG in acciaio inox
Materiali
- Dado di chiusura: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
- Insert di serraggio: Poliammide PA6 V2
- Anello di tenuta: TPV
- Corpo pressacavo: Acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
- O-ring: NBR
Connessione e protezione
Filetto di collegamento: Metrico (EN 60423) / PG (DIN 40430)
Classe di protezione: IP68 - 5 bar
Intervallo di temperatura
-20 °C +100 °C / -40 °C +150 °C
Proprietà e applicazioni
- Alta resistenza alla corrosione
- Superfici lisce
- Facile montaggio
- Adatto per industria alimentare, farmaceutica e applicazioni offshore/on‑offshore
Dati tecnici (pressacavi filettatura Metrica/PG)
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44
PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44
Specifiche tecniche
- Materiali: dado e corpo in acciaio inossidabile (1.4305/AISI303 - 1.4404/AISI316L)
- Materiale insert di serraggio: Poliammide PA6 V2
- Materiale guarnizione: TPV
- Materiale O-ring: NBR
- Tipi di filettatura disponibili: Metrico (EN 60423) e PG (DIN 40430)
- Grado di protezione: IP68 (5 bar)
- Intervalli di temperatura di esercizio: -20 °C a +100 °C e -40 °C a +150 °C
- Proprietà principali: alta resistenza alla corrosione, superfici lisce, facile assemblaggio
- Applicazioni consigliate: industria alimentare, farmaceutica e applicazioni offshore/on‑offshore
