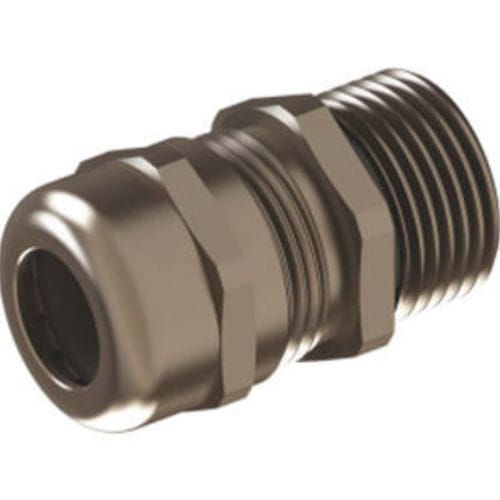

Pressacavo in metallo OMBG 01/02

in gomma nitrile (NBR)in PA6IP68

Prodotto
Pressacavi metallici serie OMBG/OPBG per filettature metriche e PG. Corpo e dado in ottone nichelato, inserto di serraggio in PA6 V2, anello di tenuta in TPV e O-ring in NBR. Progettati per protezione IP68 e elevata tenuta meccanica.

Dettagli prodotto
Dado: ottone nichelato
Inserto di serraggio: poliammide PA6 V2
Anello di tenuta: TPV
Corpo: ottone nichelato
O-ring: NBR
Filettatura di collegamento: metrica (EN 60423) / PG (DIN 40430)
Classe di protezione: IP68 - 5 bar
Intervallo di temperatura: standard -20 °C a +100 °C; esteso -40 °C a +150 °C

Proprietà

• Ampia gamma di serraggio cavi che copre più codici e dimensioni
• Facile assemblaggio con versioni a filetto lungo disponibili
• Elevata resistenza alla trazione, adatta ad installazioni industriali
• Tenuta affidabile per sistemi con filettature metriche e PG

Dati tecnici (pressacavi filettatura metrico/PG)
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Specifiche tecniche

• Materiali: dado e corpo - ottone nichelato; inserto di serraggio - poliammide PA6 V2; anello di tenuta - TPV; O-ring - NBR
• Filettature supportate: metrica (EN 60423) e PG (DIN 40430)
• Grado di protezione: IP68 fino a 5 bar
• Intervalli di temperatura di esercizio: standard -20 °C a +100 °C; esteso -40 °C a +150 °C
• Caratteristiche di progettazione: ampia gamma di serraggio, versione a filetto lungo, elevata tenuta meccanica, facile assemblaggio
• Taglie/codici disponibili con relative gamme di serraggio e dimensioni delle chiavi come riportato sopra
