Pressacavo in ottone WACG series
in ottone nichelatoin alluminioin acciaio inossidabile

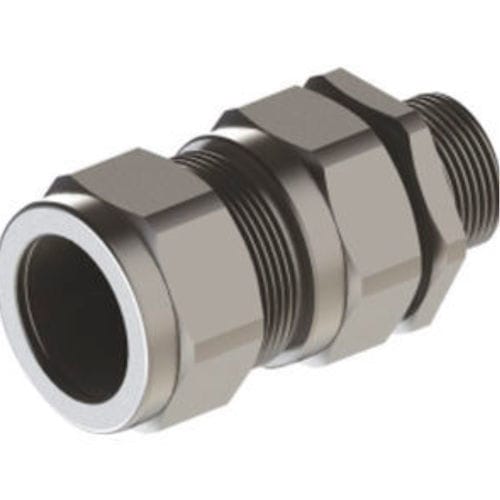

Pressacavo in ottone - WACG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - WACG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - WACG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato, in ottone, in acciaio inossidabile, in alluminio
Tipo di protezione
IP68, IP66, blindato
Altre caratteristiche
con filettatura PG, NPT, metrico, per cavo armato
Diametro del cavo

Min.: 0,8 mm
(0,03 in)

Max.: 4 mm
(0,16 in)

Diametro di filettatura

Min.: 16 mm
(0,63 in)

Max.: 130 mm
(5,12 in)

Campo di serraggio

Min.: 6,1 mm
(0,2 in)

Max.: 90,4 mm
(3,6 in)

Temperatura di funzionamento

Min.: -60 °C
(-76 °F)

Max.: 180 °C
(356 °F)

Descrizione

Prodotto
Pressacavi per cavi schermati per applicazioni industriali - serie WACG

Dettagli
Tipo: pressacavo WACG a compressione singola
Certificazioni: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Materiali: ottone MS58 (con o senza nichelatura); acciaio inossidabile AISI303; acciaio inossidabile AISI316L; alluminio
Norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009; BS6121
Classe di protezione: IP66 / IP68
Intervalli di temperatura: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Tipo di cavo: SWA (single wire armour); STA e altri tipi opzionali

Dati tecnici
Product Size | Product Code | Thread | AG NPT | PG | A Min | B Min | B Max | Ø d (Armour) Min | Ø d (Armour) Max | GL min. mm | Wrench mm
16 | WACGXX/16/X | M16x1.5 | 1/2" | PG9 | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20ss | WACGXX/20ss/X | M20ssx1.5 | 1/2" | PG11ss | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20s | WACGXX/20s/X | M20sx1.5 | 1/2" | PG11s | 11.6 | 9.5 | 15.9 | 0.8 | 1.25 | 15 | 24
20 | WACGXX/20/X | M20x1.5 | 1/2" | PG13.5 | 13.9 | 12.5 | 20.9 | 0.8 | 1.25 | 15 | 30
25s | WACGXX/25s/X | M25sx1.5 | 3/4" | PG21s | 19.9 | 14.0 | 22.0 | 1.25 | 1.6 | 15 | 38
25 | WACGXX/25/X | M25x1.5 | 3/4" | PG21 | 19.9 | 18.2 | 26.2 | 1.25 | 1.6 | 15 | 38
32 | WACGXX/32/X | M32x1.5 | 1" | PG29 | 26.2 | 23.7 | 33.9 | 1.6 | 2.0 | 15 | 45
40 | WACGXX/40/X | M40x1.5 | 1 1/4" | PG36s | 33.9 | 27.9 | 40.4 | 1.6 | 2.0 | 15 | 55
50s | WACGXX/50s/X | M50sx1.5 | 1 1/2" | PG36 | 38.1 | 35.2 | 46.7 | 2.0 | 2.5 | 15 | 60
50 | WACGXX/50/X | M50x1.5 | 2" | PG42 | 44.0 | 40.4 | 53.1 | 2.0 | 2.5 | 15 | 70
63s | WACGXX/63s/X | M63sx1.5 | 2" | PG48 | 49.9 | 45.6 | 59.4 | 2.0 | 2.5 | 15 | 75
63 | WACGXX/63/X | M63x1.5 | 2 1/2" | - | 55.9 | 54.6 | 65.9 | 2.0 | 2.5 | 15 | 80
75s | WACGXX/75s/X | M75sx1.5 | 2 1/2" | - | 61.9 | 59.0 | 72.1 | 2.0 | 2.5 | 15 | 90
75 | WACGXX/75/X | M75x1.5 | 3" | - | 67.9 | 66.7 | 78.5 | 2.5 | 3.0 | 15 | 100
90 | WACGXX/90/X | M90x2 | 3" | - | 79.9 | 76.2 | 90.4 | 3.0 | 3.5 | 15 | 115
100 | WACGXX/100/X | M100x2 | - | - | 90.0 | 86.1 | 101.5 | 3.15 | 4.0 | 15 | 123
115 | WACGXX/115/X | M115x2 | - | - | 97.9 | 101.5 | 110.3 | 3.15 | 4.0 | 15 | 133
130 | WACGXX/130/X | M130x2 | - | - | 114.9 | 114.2 | 123.3 | 3.15 | 4.0 | 15 | 146

Caratteristiche / Specifiche tecniche
  • Tipo: pressacavo a compressione singola per cavo schermato (WACG)
  • Certificazioni: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
  • Materiali disponibili: ottone MS58 (con o senza nichelatura), acciaio inossidabile AISI303, acciaio inossidabile AISI316L, alluminio
  • Conformità alle norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009; BS6121
  • Protezione ingresso: IP66 / IP68
  • Intervalli di temperatura in base al materiale della guarnizione: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Tipologie di cavo supportate: SWA (single wire armour); STA e altri tipi opzionali
  • Dimensioni e dati disponibili: vedere la tabella Dati tecnici sopra (Product Size, Product Code, filettatura, designazione PG/AG, dimensioni A/B, gamma Ø armatura, GL min e misure della chiave)
