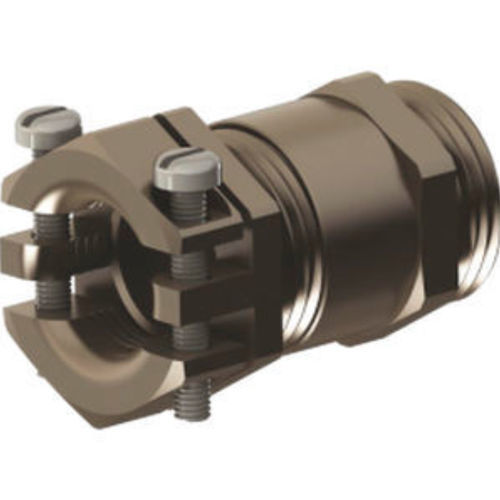

Pressacavo in ottone nichelato OK series
IP55con filettatura PGmetrico

Pressacavo in ottone nichelato - OK series - ORTAC - IP55 / con filettatura PG / metrico
Pressacavo in ottone nichelato - OK series - ORTAC - IP55 / con filettatura PG / metrico
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato
Tipo di protezione
IP55
Altre caratteristiche
con filettatura PG, metrico, antitrazione, per alte temperature
Diametro del cavo

Max.: 62 mm
(2,44 in)

Min.: 3,5 mm
(0,14 in)

Diametro di filettatura

Max.: 70 mm
(2,76 in)

Min.: 12 mm
(0,47 in)

Campo di serraggio

Max.: 62 mm
(2,4 in)

Min.: 3,5 mm
(0,1 in)

Temperatura di funzionamento

Max.: 150 °C
(302 °F)

Min.: -40 °C
(-40 °F)

Descrizione

Nome del prodotto
Pressacavo metallico – con antitrazione in ottone (serie OKMRN / OKPRN)

Materiali e costruzione di base
Dado di serraggio : Ottone nichelato
Anello di tenuta : TPV
Corpo pressacavo : Ottone nichelato
O-ring : NBR
Filettatura di collegamento : Metrico (EN60423) / PG (DIN 40430)
Classe di protezione : IP55
Intervallo di temperatura : -20 °C a +100 °C (standard) / -40 °C a +150 °C (esteso)

Proprietà e applicazioni
Elevata protezione contro la trazione
Alta stabilità meccanica
Aree applicative raccomandate: cantieri, ingegneria degli impianti, produzione di motori elettrici

Dati tecnici (pressacavi filettatura metrico / PG)
Filetto metrico | Codice | H mm | GL mm | Chiave mm | Campo di serraggio mm
M 12 x 1,5 | OKMRN 01 | 22 | 5 | 14 | 3,5 - 6
M 16 x 1,5 | OKMRN 02 | 25 | 5 | 18 | 4,5 - 7
M 20 x 1,5 | OKMRN 03 | 26,5 | 6 | 22 | 9 - 12
M 25 x 1,5 | OKMRN 04 | 32 | 7 | 27 | 11 - 14
M 32 x 1,5 | OKMRN 05 | 35 | 8 | 34 | 14 - 18
M 40 x 1,5 | OKMRN 06 | 41 | 8 | 45 | 18 - 25
M 50 x 1,5 | OKMRN 07 | 44 | 9 | 55 | 25 - 32
M 63 x 1,5 | OKMRN 08 | 59 | 15 | 70 | 38 - 44
M 63 x 1,5 | OKMRN 09 | 59 | 15 | 70 | 40 - 49

Filetto PG | Codice | H mm | GL mm | Chiave mm | Campo di serraggio mm
PG 7 | OKPRN 01 | 22 | 5 | 14 | 3,5 - 6
PG 9 | OKPRN 02 | 25 | 6 | 17 | 4,5 - 7
PG 11 | OKPRN 03 | 26 | 6 | 20 | 6 - 9
PG 13,5 | OKPRN 04 | 26,5 | 6,5 | 22 | 9 - 12
PG 16 | OKPRN 05 | 28 | 6,5 | 24 | 11 - 14
PG 21 | OKPRN 06 | 32 | 7 | 30 | 14 - 18
PG 29 | OKPRN 07 | 35 | 8 | 40 | 18 - 25
PG 36 | OKPRN 08 | 41 | 8 | 50 | 25 - 32
PG 42 | OKPRN 09 | 44 | 9 | 60 | 30 - 38
PG 48 | OKPRN 10 | 59 | 15 | 70 | 38 - 44
PG 48 | OKPRN 11 | 59 | 15 | 70 | 40 - 49
∅55 | OKPRN ∅55 | 59 | 15 | 70 | 40 - 49
∅60 | OKPRN ∅60 | 59 | 16 | 75 | 47 - 54
∅70 | OKPRN ∅70 | 66 | 20 | 90 | 53 - 62

Caratteristiche / Specifiche tecniche
  • Materiale dado di serraggio: Ottone nichelato
  • Materiale corpo pressacavo: Ottone nichelato
  • Materiale anello di tenuta: TPV
  • Materiale O-ring: NBR
  • Filettature disponibili: Metrico (EN60423) e PG (DIN 40430)
  • Protezione ingressi: IP55
  • Intervallo di temperatura: -20 °C a +100 °C (standard) e -40 °C a +150 °C (esteso)
  • Caratteristiche: elevata protezione contro la trazione e alta stabilità meccanica
  • Taglie/codici disponibili: Metrico (OKMRN 01–09) e PG (OKPRN 01–11) con H, GL, chiave e campi di serraggio come sopra
