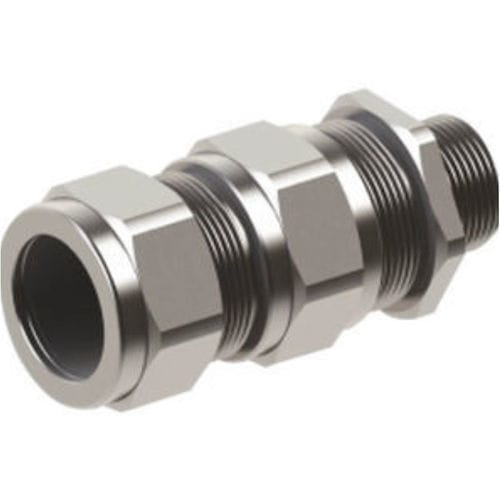

Pressacavo in ottone WDCG series
in ottone nichelatoin alluminioin acciaio inossidabile

Pressacavo in ottone - WDCG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - WDCG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - WDCG series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato, in ottone, in acciaio inossidabile, in alluminio
Tipo di protezione
IP68, IP66, per area pericolosa, blindato
Altre caratteristiche
con filettatura PG, NPT, metrico, per cavo armato, doppio, con filettatura
Diametro del cavo

Max.: 4 mm
(0,16 in)

Min.: 0,8 mm
(0,03 in)

Diametro di filettatura

Max.: 130 mm
(5,12 in)

Min.: 16 mm
(0,63 in)

Campo di serraggio

Max.: 100 mm
(3,9 in)

Min.: 3,1 mm
(0,1 in)

Temperatura di funzionamento

Max.: 180 °C
(356 °F)

Min.: -60 °C
(-76 °F)

Descrizione

Prodotto
Pressacavo per cavo schermato - serie WDCG

Dettagli del prodotto
Tipo: WDCG (pressacavo a doppia compressione)
Certificazioni: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Materiali: ottone MS58 (con o senza nichelatura), acciaio inox AISI303 / 316L, alluminio
Norme: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
Classe di protezione: IP66 / IP68
Intervalli di temperatura e materiali di tenuta: NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Compatibilità cavi: SWA (Single wire armour); STA e altri cavi opzionali

Dati tecnici (tabella)
Dimensione prodotto | Codice prodotto | Filetto standard AG | AG NPT | AG | A Min | A Max | B Min | B Max | Ø d (armatura) Min | Ø d (armatura) Max | GL min. mm | Chiave mm
16 | WDCGXX/16/X | M16x1,5 | 1/2" | PG9 | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20ss | WDCGXX/20ss/X | M20ssx1,5 | 1/2" | PG11ss | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20s | WDCGXX/20s/X | M20sx1,5 | 1/2" | PG11s | 6,1 | 11,6 | 9,5 | 15,9 | 0,8 | 1,25 | 15 | 24
20 | WDCGXX/20/X | M20x1,5 | 1/2" | PG13,5 | 6,5 | 13,9 | 12,5 | 20,9 | 0,8 | 1,25 | 15 | 30
25s | WDCGXX/25s/X | M25sx1,5 | 3/4" | PG21s | 11,1 | 19,9 | 14 | 22 | 1,25 | 1,6 | 15 | 38
25 | WDCGXX/25/X | M25x1,5 | 3/4" | PG21 | 11,1 | 19,9 | 18,2 | 26,2 | 1,25 | 1,6 | 15 | 38
32 | WDCGXX/32/X | M32x1,5 | 1" | PG29 | 18,2 | 26,2 | 23,7 | 33,9 | 1,6 | 2 | 15 | 45
40 | WDCGXX/40/X | M40x1,5 | 11/4" | PG36s | 23,7 | 33,9 | 27,9 | 40,4 | 1,6 | 2 | 15 | 55
50s | WDCGXX/50s/X | M50sx1,5 | 11/2" | PG36 | 29,5 | 38,1 | 35,2 | 46,7 | 2 | 2,5 | 15 | 60
50 | WDCGXX/50/X | M50x1,5 | 2" | PG42 | 35,6 | 44 | 40,4 | 53,1 | 2 | 2,5 | 15 | 70
63s | WDCGXX/63s/X | M63sx1,5 | 2" | PG48 | 40,1 | 49,9 | 45,6 | 59,4 | 2 | 2,5 | 15 | 75
63 | WDCGXX/63/X | M63x1,5 | 21/2" | - | 47,2 | 55,9 | 54,6 | 65,9 | 2 | 2,5 | 15 | 80
75s | WDCGXX/75s/X | M75sx1,5 | 21/2" | - | 52,8 | 61,9 | 59 | 72,1 | 2 | 2,5 | 15 | 90
75 | WDCGXX/75/X | M75x1,5 | 3" | - | 59,1 | 67,9 | 66,7 | 78,5 | 2,5 | 3 | 15 | 100
90 | WDCGXX/90/X | M90x2 | 3" | - | 66,6 | 79,9 | 76,2 | 90,4 | 3 | 3,5 | 15 | 115
100 | WDCGXX/100/X | M100x2 | - | - | 76 | 90 | 86,1 | 101,5 | 3,15 | 4 | 15 | 123
115 | WDCGXX/115/X | M115x2 | - | - | 86 | 97,9 | 101,5 | 110,3 | 3,15 | 4 | 15 | 133
130 | WDCGXX/130/X | M130x2 | - | - | 97 | 114,9 | 114,2 | 123,3 | 3,15 | 4 | 15 | 146

Specifiche tecniche
  • Tipo: WDCG (pressacavo a doppia compressione)
  • Certificazioni: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
  • Materiali: ottone MS58 (con o senza nichelatura), acciaio inox AISI303 / 316L, alluminio
  • Norme: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
  • Classe di protezione: IP66 / IP68
  • Intervalli di temperatura delle guarnizioni: NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Compatibilità cavi: SWA (Single wire armour); STA e altri cavi opzionali
  • Dati dimensionali completi forniti (dimensioni, codici, tipi di filetto, intervalli Ø armatura, GL e misure chiave)
  • Disegno tecnico e scheda tecnica disponibili
