Pressacavo in ottone nichelato ONBG series
in gomma nitrile (NBR)in PA6IP68

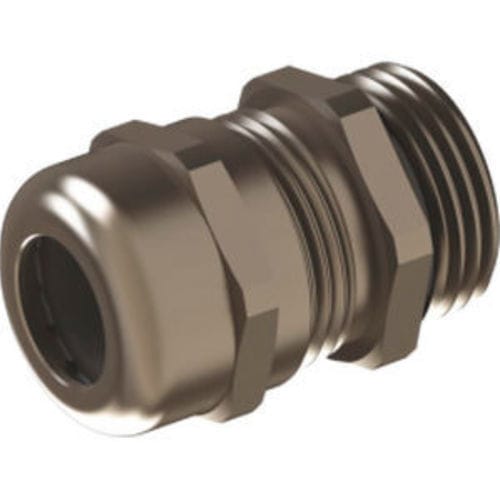

Pressacavo in ottone nichelato - ONBG series - ORTAC - in gomma nitrile (NBR) / in PA6 / IP68
Pressacavo in ottone nichelato - ONBG series - ORTAC - in gomma nitrile (NBR) / in PA6 / IP68
Pressacavo in ottone nichelato - ONBG series - ORTAC - in gomma nitrile (NBR) / in PA6 / IP68 - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in PA6, in gomma nitrile (NBR), in ottone nichelato
Tipo di protezione
IP68
Altre caratteristiche
NPT, antitrazione
Diametro del cavo

Min.: 3 mm
(0,12 in)

Max.: 70 mm
(2,76 in)

Campo di serraggio

Min.: 3 mm
(0,1 in)

Max.: 70 mm
(2,8 in)

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 150 °C
(302 °F)

Descrizione

Prodotto
  • Passacavi metallico – Tipo standard NPT, serie ONBG


Materiali e componenti
  • Dado di bloccaggio: ottone nichelato
  • Inserto di serraggio: poliammide PA6 V2
  • Anello di tenuta: TPV
  • Corpo del passacavo: ottone nichelato
  • O-ring: NBR
  • Filetto di collegamento: NPT ANSI B1.20.1


Proprietà generali
  • Classe di protezione: IP68 - 5 bar
  • Range di temperatura: -20 °C a +100 °C; alternativa -40 °C a +150 °C
  • Semplice da montare
  • Disponibile in versioni con filettatura lunga
  • Elevata protezione contro la trazione del cavo


Dati tecnici
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
1/4" | ONBG 01 | 22 | 15 | 14 | 14 | 3 - 6,5
3/8" | ONBG 02/ 01 | 22 | 15 | 18 | 14 | 3 - 6,5
3/8" | ONBG 02 | 23 | 15 | 18 | 17 | 4 - 8
3/8" | ONBG 02/03 | 24,5 | 15 | 20 | 20 | 5 - 10
1/2" | ONBG 03RS | 26,5 | 15 | 22 | 22 | 4 - 10
1/2" | ONBG 03 | 26,5 | 15 | 22 | 22 | 6 - 12
1/2" | ONBG 03/05 | 28 | 15 | 24 | 24 | 10 - 14
3/4" | ONBG 04 | 28 | 15 | 27 | 24 | 10 - 14
3/4" | ONBG 04ES | 31,5 | 15 | 30 | 30 | 9 - 17
3/4" | ONBG 04/06 | 31,5 | 15 | 30 | 30 | 13 - 18
1" | ONBG 05RS | 31,5 | 15 | 34 | 30 | 9 - 17
1" | ONBG 05 | 31,5 | 15 | 34 | 30 | 13 - 18
1" | ONBG 05/07 | 38 | 15 | 40 | 40 | 18 - 25
11/4" | ONBG 06 | 38 | 18 | 43 | 40 | 18 - 25
11/2" | ONBG 07 | 43 | 18 | 50 | 50 | 22 - 32
2" | ONBG 08 | 48 | 20 | 65 | 64 | 33 - 44
2" | ONBG 09 | 48 | 20 | 70 | 75 | 45 - 50
21/2" | ONBG 18s | 48 | 20 | 75 | 75 | 45 - 55
21/2" | ONBG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONBG 19s | 58 | 24 | 90 | 90 | 50 - 63
3" | ONBG 19 | 61 | 24 | 100 | 100 | 60 - 70

Caratteristiche / Specifiche tecniche
  • Materiali: dado e corpo in ottone nichelato; inserto di serraggio in poliammide PA6 V2; anello di tenuta TPV; O-ring NBR
  • Filettatura di collegamento: NPT ANSI B1.20.1
  • Protezione ingressi: IP68 fino a 5 bar
  • Intervalli di temperatura: -20 °C a +100 °C e -40 °C a +150 °C
  • Proprietà: montaggio semplice, versioni con filettatura lunga, elevata protezione contro la trazione
